Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-25

J22

J27

WORK

LEAD

J26

_

RED

J18

ORG

J17

J32

J11

B
R

J28

RED

J32

J18

Tarjeta

de alimentación

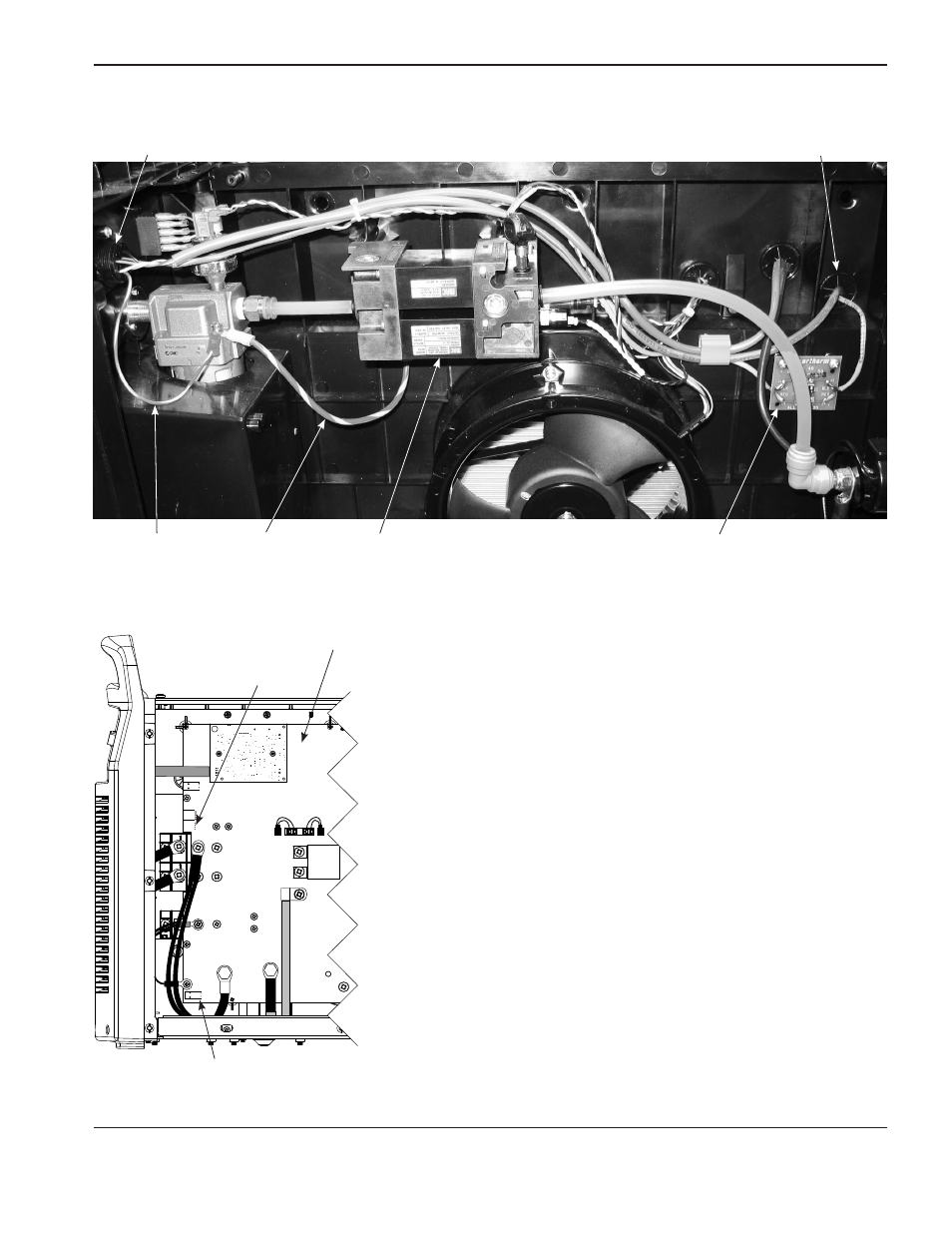

7. Pasar el cable a tierra largo (del puerto CPC) por el pasahilos

derecho y bajarlo por la izquierda de la tarjeta de alimentación

al conector J18.

8. Meter el conector del cable en el conector de la tarjeta

de alimentación. Asegurarse de alinear el cable rojo del conector

con el rótulo “RED” de la tarjeta de alimentación.

9. Pasar el cable a tierra corto (a la derecha de la tarjeta del divisor

de tensión) por el pasahilos derecho y bajarlo por la izquierda de la

tarjeta de alimentación al conector J32.

10. Meter el conector del cable en el conector de la tarjeta

de alimentación. Asegurarse de alinear el cable rojo del conector

con el rótulo “RED” de la tarjeta de alimentación.

Puerto CPC

Válvula

solenoide

Pasahilos

derecho

Tarjeta divisor de tensión

Cable a tierra

puerto CPC

Cable a tierra

panel central
