LocaLización de probLemas y ensayos aL sistema
8-42
powermax
105 Manual de servicio
Ensayos al sistema
Prueba # Descripción Códigos de falla asociados
1 Entrada de voltaje 0-60-TODOS
2 Bus CC de potencia 3-43-0
3 Circuito rectificador de salida General
4 Temperatura fuera de rango 0-40-TODOS, 2-10-TODOS, 3-11-TODOS
5 Circuito de transferencia indirecta (CC a CC) 3-00-0, 3-42-TODOS, 3-43-TODOS
6 Acople de antorcha abierto/cerrado 0-30-TODOS
7 Señal de arranque General, 0-51-0
8 Interruptor del sensor de capuchón de la
antorcha
0-50-0
9 Regulador electrónico 0-21-0, 3-20-TODOS
10 Sensor de presión 0-12-0, 0-20-0, 2-11-TODOS
11 Ventilador 3-10-TODOS
12 Interruptor de energía auxiliar Bloqueo de seguridad no reportado
al ARRANQUE
Antes de ejecutar cualquier prueba o ensayo, hacer primero una inspección interior y la comprobación de resistencia
de la prueba 2 a continuación. Estas comprobaciones solo las llevará a cabo un técnico de servicio calificado. Llevar
puestos los medios de protección individual adecuados y usar las herramientas y equipos de medición aprobados.
Antes de comprar un repuesto de componente principal, verifique el problema con el Servicio Técnico de Hypertherm
(1-800-643-9878) o la instalación de reparación de Hypertherm más cercana.

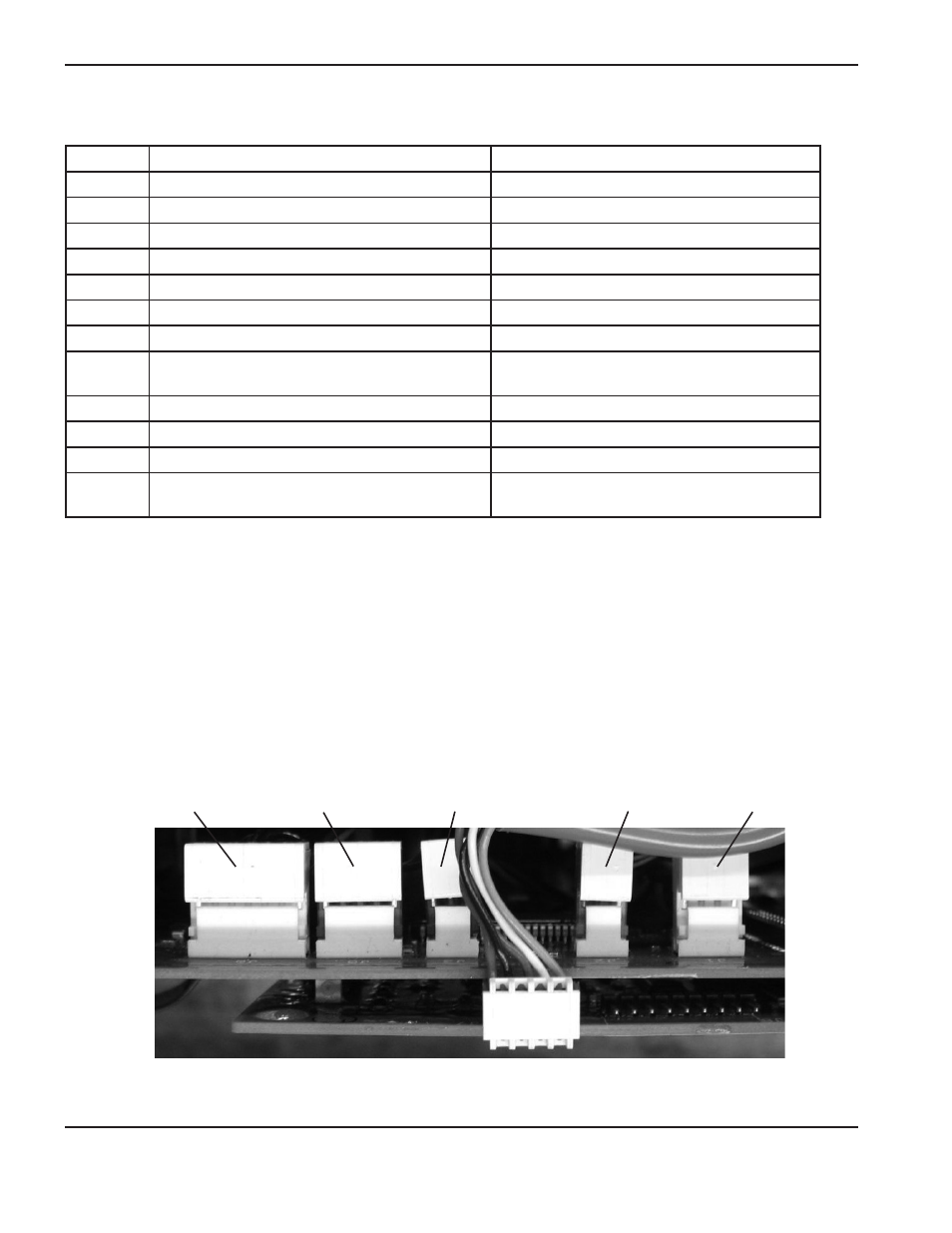

Algunos conectores vienen con una tapa blanca que hay que quitarla para acceder a los puntos de medición. La figura
a continuación muestra ejemplos de los conectores situados en la parte de arriba de la tarjeta de alimentación. Puede
levantar la mayoría de las tapas con la uña del pulgar. No obstante, necesitará usar un pequeño destornillador plano
para levantar con cuidado algunas de las tapas. Tenga cuidado de no doblar o romper los conectores.
Regulador
electrónico J6 Sensor de presión J3
Presostato/ contactor
auxiliar J5
Sensor de temperatura
del inversor J2 Ventilador J1
