LocaLización de probLemas y ensayos aL sistema

8-44

powermax

105

Manual de servicio

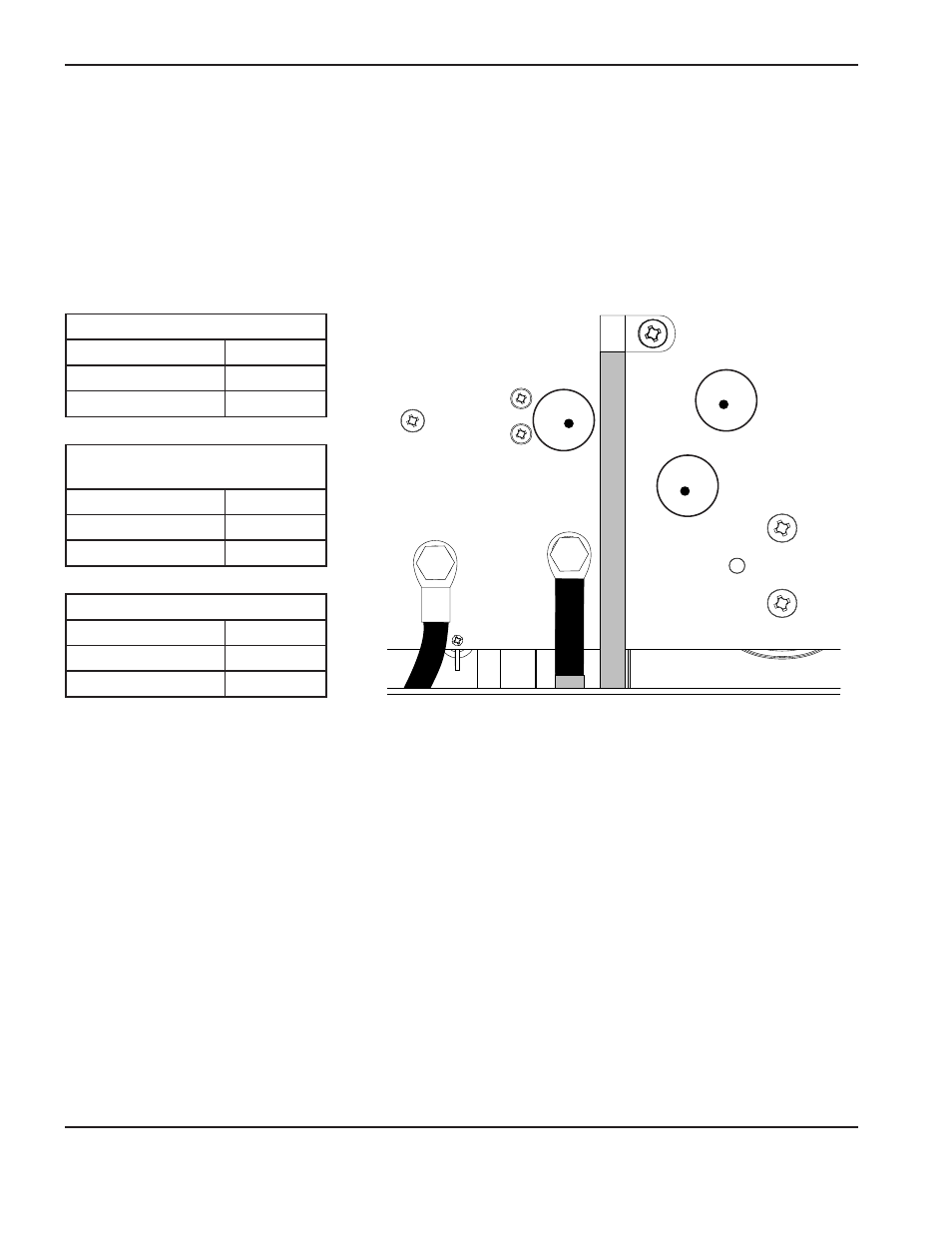

Prueba 2 – bus CC de potencia

Chequeo de resistencia

Nota: todos los valores de resistencia deben medirse con el cable de alimentación desconectado y los cables

interiores de la fuente de energía conectados.

• Quitarle los tornillos de montaje a los supercapacitores y apartar las tapas de la tarjeta de alimentación.
• Medir las resistencias indicadas en las siguientes tablas.

J27

WORK

LEAD

J26

+

_

TP7

TP9

TP8

W

R

B

CSA 200–600 V

Puntos de medición

Valor

TP 7 y 9

25 kΩ

TP 8 y 9

25 kΩ

CE 230–400 V, CCC 380 V/CE

230-400

Puntos de medición

Valor

TP 7 y 9

25 kΩ

TP 8 y 9

25 kΩ

CCC 380 V, CE 400 V

Puntos de medición

Valor

TP 7 y 9

18 kΩ

TP 8 y 9

18 kΩ

• Ponerle de nuevo los tornillos a los supercapacitores antes de encender
