Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-63

Reemplazar la manguera de gas

1. Oprimir el anillo plástico del conector de acople rápido a presión y separar ligeramente la parte de arriba del

panel lateral trasero de la fuente de energía para que la tubería corta de gas salga del conector de acople rápido

a presión.

2. Oprimir el anillo plástico del conector de la válvula solenoide y sacar la tubería corta de gas del conector.
3. Introducir un extremo de la tubería corta de gas nueva en la válvula solenoide hasta que asiente por completo.
4. Alinear el otro extremo con el conector de acople rápido a presión recto y apretar ligeramente la parte de arriba

del panel lateral trasero contra la fuente de energía para que la tubería corta de gas asiente por completo en el

conector de acople rápido a presión.

5. Oprimir el anillo plástico del conector de acople rápido a presión a 90° y sacar la tubería larga de gas del conector.
6. Oprimir el anillo plástico del conector de la válvula solenoide y quitar la tubería larga de gas sacándola del conector.
7. Introducir un extremo de la tubería larga de gas nueva en la válvula solenoide hasta que asiente por completo.
8. Introducir el otro extremo en el conector de acople rápido a presión a 90° hasta que asiente por completo.

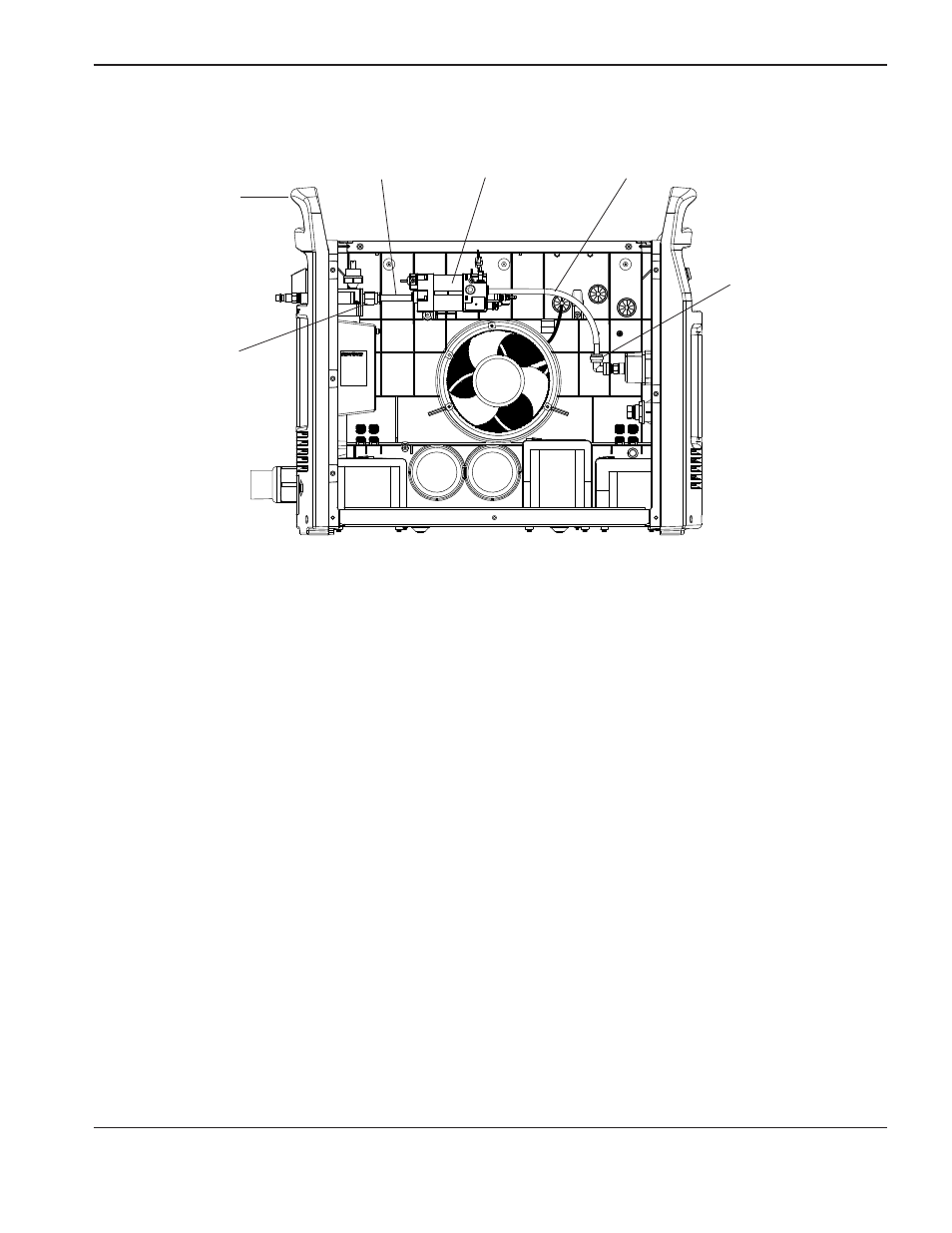

Tubería larga de gas

Tubería corta

de gas

Panel lateral

trasero

Válvula solenoide

Conector acople

rápido a presión 90°

Conector acople

rápido a presión

recto
