Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio
9-57

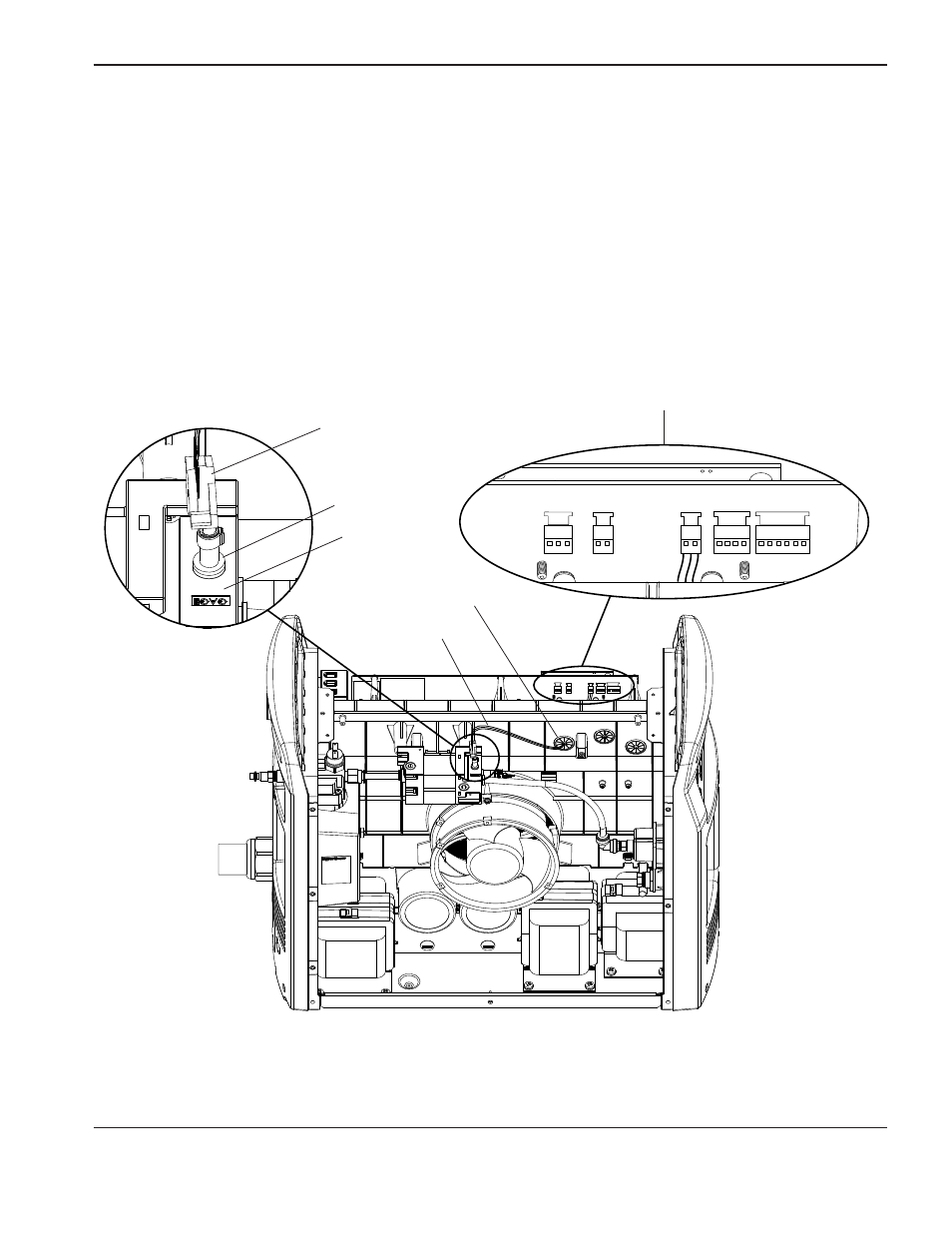

Reemplazar el transductor de presión
1. Desenchufar el conector J3 de la parte de atrás de la tarjeta de alimentación.
2. Halar los cables del transductor de presión y el conector por el pasahilos del lado del ventilador de la fuente
de energía.
3. Quitarle el transductor de presión a la válvula solenoide oprimiendo el anillo plástico contra la válvula y sacándolo
por arriba.
4. Insertarle el nuevo transductor de presión a la válvula y apretarlo para que asiente bien.
5. Pasar el conector y los cables del transductor de presión por el pasahilos.
6. Enchufar el conector del transductor de presión al colector J3 de la tarjeta de alimentación.
J1
J2
J3
J5
J6
J1
J2
J3
J5
J6
Transductor de presión
Anillo plástico
Válvula
Pasahilos
Cables transductor
Conectores tarjeta
de alimentación
