Reemplazo de componentes de la fuente de eneRgía
9-28
powermax
105 Manual de servicio
Instalar el cable de interfaz serie RS485
1. Levantar el extremo derecho de la etiqueta del interruptor de energía haciendo palanca con un cuchillo
o destornillador plano.
2. Desprender la mitad derecha hasta la línea de perforación.
3. Sujetar la mitad izquierda de la etiqueta al mismo tiempo que se arranca la derecha. Desechar la mitad derecha
de la etiqueta.
4. Pasar el cable largo con el conector pequeño por delante, por el orificio de montaje del RS485 del panel lateral
trasero.
5. Sujetar el conector RS485, con el cable rojo encima, al orificio de montaje apretando los dos tornillos de cabeza
redonda #4 que vienen con él a 11,5 kg cm.

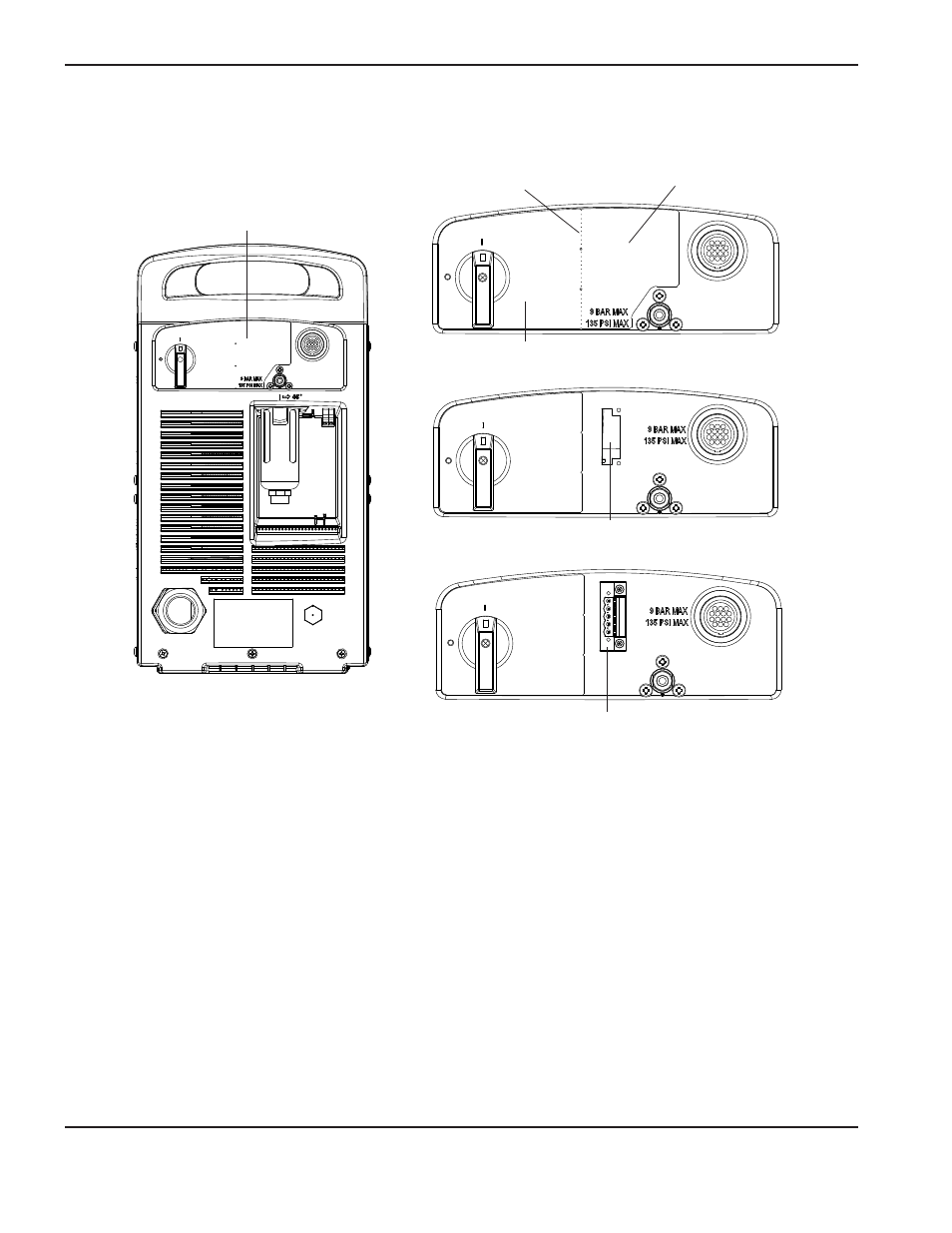

Etiqueta interruptor de energía
Línea de perforación Mitad derecha etiqueta
Mitad izquierda etiqueta
Orificio de montaje conector RS485
Conector RS485
