Reemplazo de componentes de la antoRcha
10-12
powermax
105 Manual de servicio
Reemplazar el cuerpo de antorcha
Consulte el dibujo de la página anterior que corresponda y siga estas instrucciones.
1. Usar un destornillador Phillips para quitar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha.
2. Usar dos llaves para aflojar el acople de la boquilla de gas que sujeta el cuerpo de antorcha a los cables
y mangueras de la antorcha.
3. Untar Loctite ® 263 (330103) a la rosca del acople de la tubería de gas del cuerpo de antorcha. Tener mucho

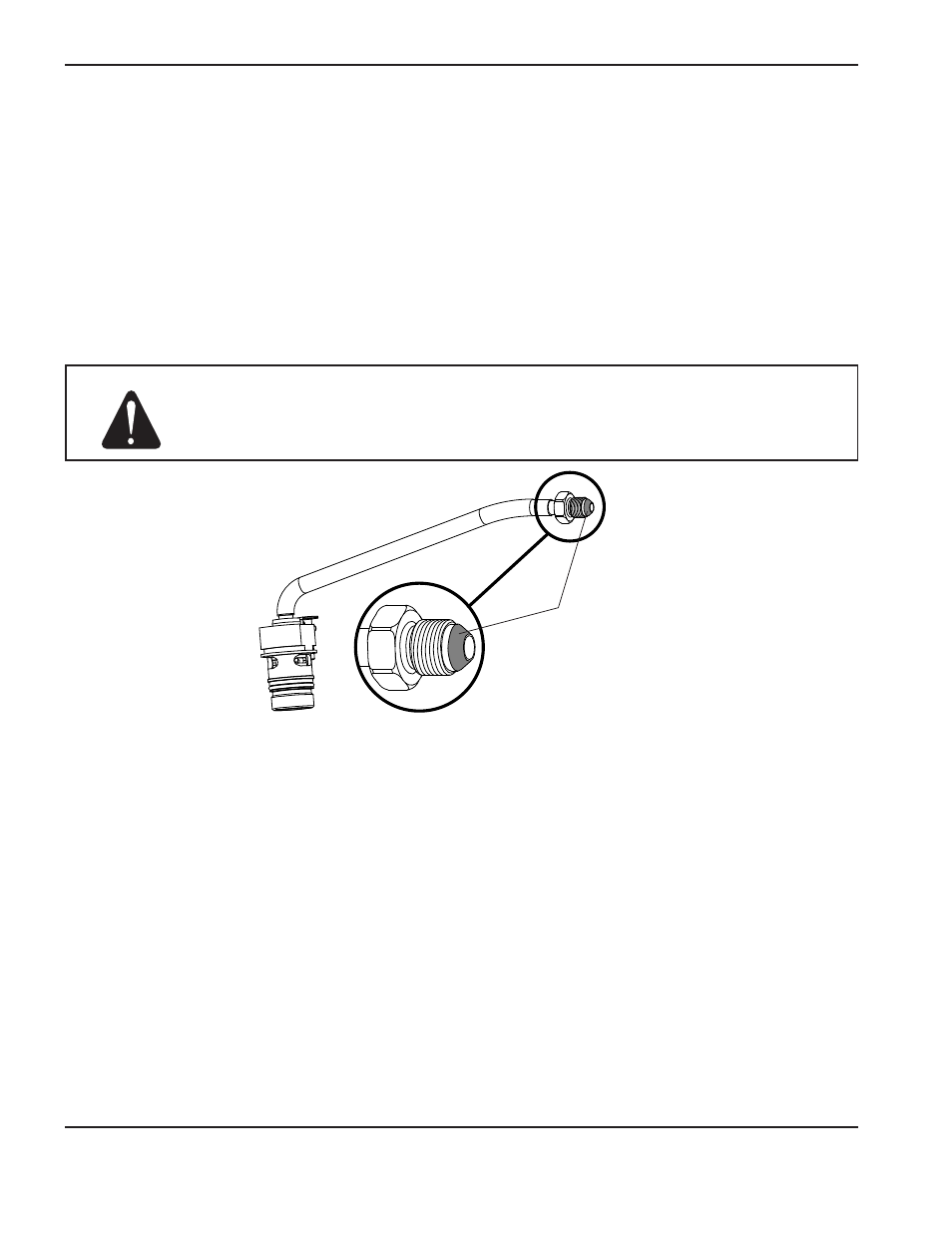

cuidado de que el Loctite no llegue a la superficie cónica del acople para evitar daños a la antorcha. Ver el dibujo
a continuación.
Precaución: Tener mucho cuidado de que el Loctite no llegue a la superficie cónica del acople
para evitar daños a la antorcha. Si algo de Loctite llegara hasta allá, limpiar
inmediatamente.
Superficie cónica
boquilla tubería de gas.
4. Enroscar el cuerpo de antorcha en los cables y mangueras hasta que ajusten.
5. Usar dos llaves para apretar el acople de la boquilla de gas que sujeta el cuerpo de antorcha a los cables
y mangueras de la antorcha a 69,1 kg • cm.
6. Usar un destornillador Phillips para apretar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha
a 5,76 kg • cm.
Nota: para evitar pellizcar el cable del arco piloto con el mango, doble el terminal del cable de modo que pase
por debajo de la tubería de gas del cuerpo de antorcha.
