Reemplazo de componentes de la fuente de eneRgía

9-76

powermax

105 Manual de servicio

7. Poner el nuevo transformador en la fuente de energía y pasar los cables largos por la abertura en la base del panel

central.

8. Correr las guías del frente del transformador por las ranuras de la base de la fuente de energía.
9. Apretar los dos tornillos de montaje que vienen con la base del transformador a 69,1 kg

cm.

10. Alinear los dos orificios del fondo del ventilador con los orificios correspondientes del panel central.
11. Apretar los dos tornillos de montaje del ventilador a 23 kg

cm.

12. Si la fuente de energía es un modelo CE o CCC, ponerle a los cables largos del transformador que pasan por

el lado de la tarjeta de alimentación los dos núcleos de ferrita.

13. Sujetar los cables largos del transformador al circuito rectificador de salida apretando el tornillo a 40,3 kg

cm.

14. Sujetar los cables cortos del transformador a la tarjeta de alimentación con el tornillo y el perno que se quitaron

anteriormente. Apretar el tornillo a 40,3 kg cm y el perno en J26, a 63,4 kg

cm.

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

J32

J11

B
R

J28

TP7

TP9

TP8

W

R

B

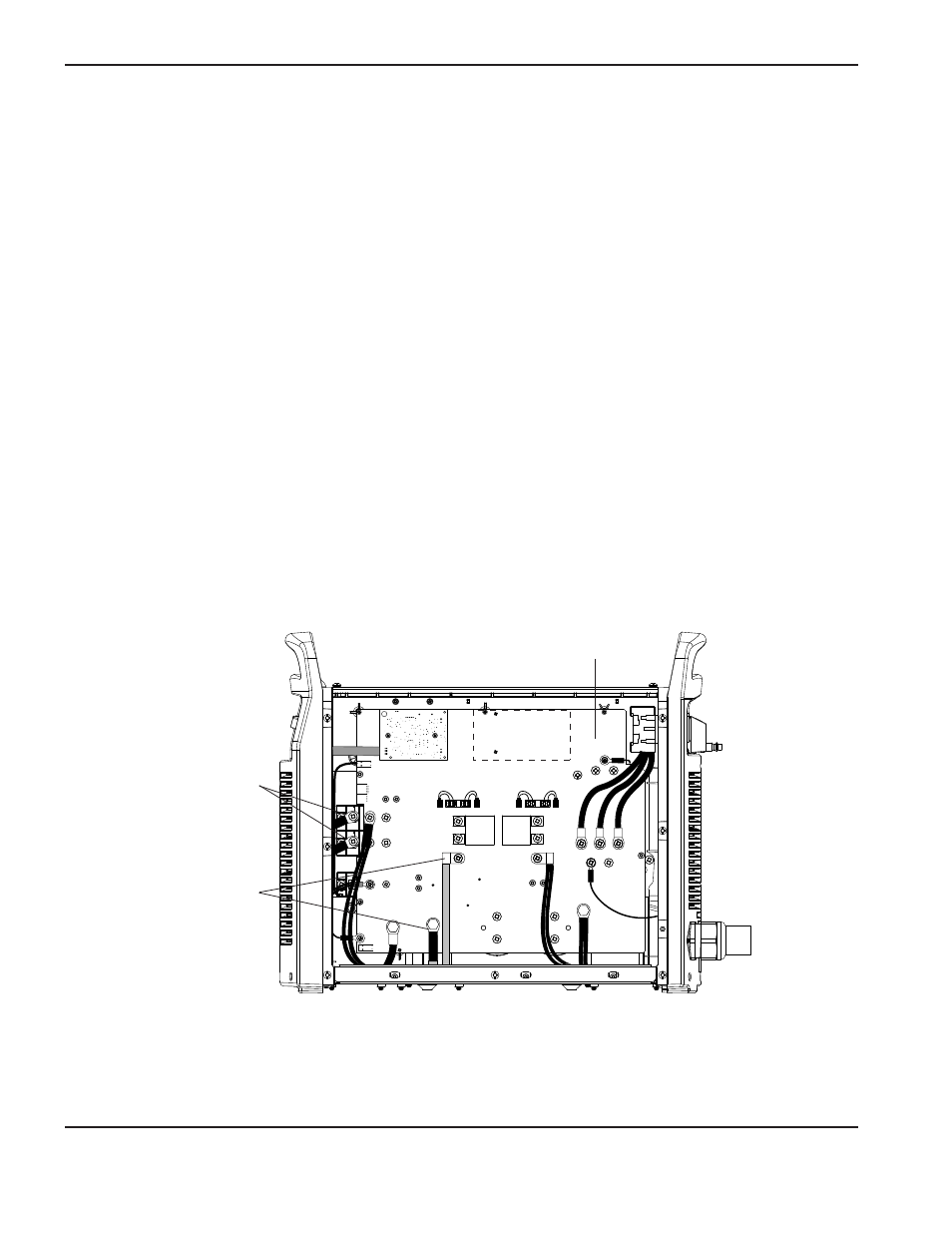

Cables largos

transformador

Cables cortos

transformador

Tarjeta

de alimentación
