Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-85

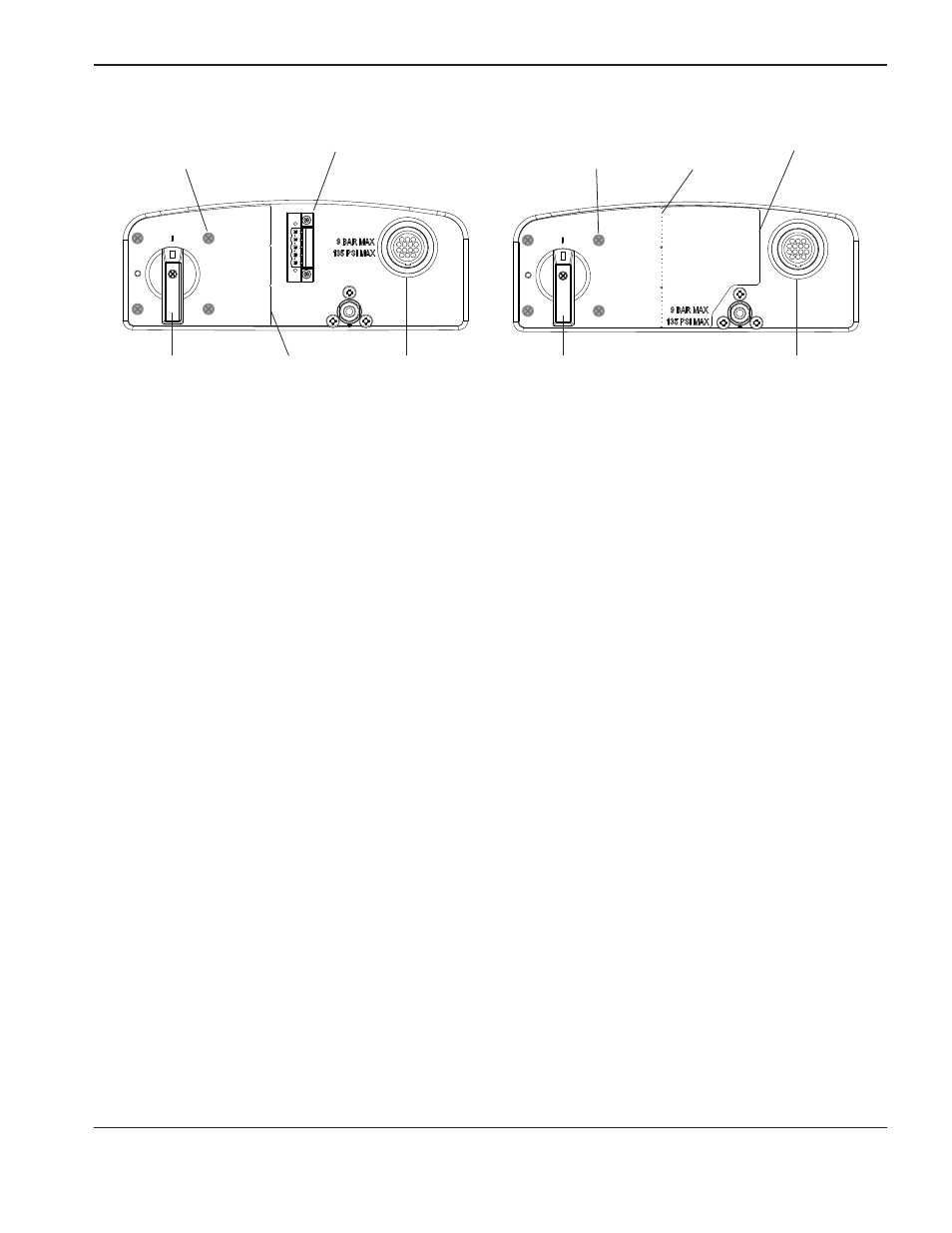

Conector RS485 instalado Conector RS485 no instalado
Línea
de perforación
etiqueta
Tornillos del interruptor
de energía (4) (detrás de la
etiqueta)
Tornillos del interruptor
de energía (4) (detrás de la
etiqueta)
Conector RS485
opcional
Conector interfaz
CNC opcional
Conector interfaz
CNC opcional
Borde
derecho
etiqueta
Manija interruptor
de energía
Manija
interruptor
de energía
Borde derecho
etiqueta
12. Quitar el tornillo que sujeta la manija del interruptor de energía al montante.
13. Halar la manija del interruptor de energía y sacarla del montante.
14. Levantar el extremo derecho de la etiqueta del interruptor de energía haciendo palanca. Cuando no está instalado
el conector opcional RS485, la etiqueta llega hasta la derecha de la boquilla de entrada de gas.
15. Desprender toda la etiqueta para ver los cuatro tornillos de montaje que sujetan el interruptor de energía al panel
lateral trasero.
16. Quitar los cuatro tornillos de montaje para desacoplar el interruptor de energía del panel lateral trasero.
17. Quitar el panel lateral trasero.
18. Alinear los tornillos de montaje del nuevo panel lateral trasero con los orificios correspondientes del interruptor
de energía.
19. Sujetar el interruptor de energía al panel lateral trasero apretando los cuatro tornillos de montaje, que vienen con él,
a 17,3 kg cm.
20. Si el conector RS485 está instalado, doblar y arrancar la nueva etiqueta por la línea de perforación.
21. Desprender el dorso de la etiqueta y pegarla al panel lateral trasero teniendo cuidado de alinear los orificios
correspondientes.
22. Meter la manija del interruptor de energía en el montante y atornillarla a 11,5 kg cm.
23. Si se quitó anteriormente, sujetar el interruptor de energía al panel lateral trasero apretando los cuatro tornillos
de montaje a 11,5 kg cm.
