Piezas
11-2
powermax
105 Manual de servicio

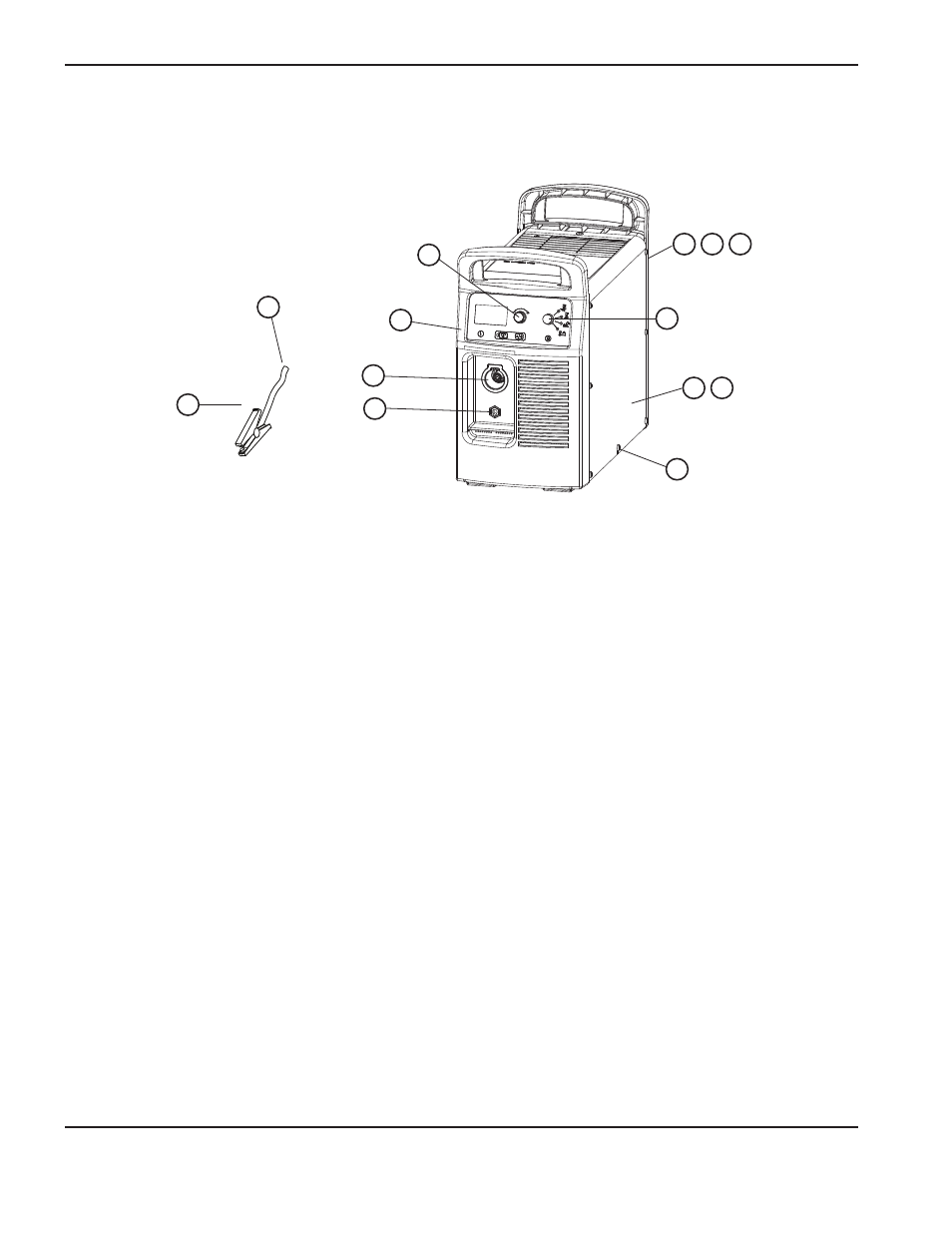

Piezas fuente de energía
frente exterior
Componente Número
de pieza
Descripción
228903 Juego: etiquetas Powermax105 CSA
228904 Juego: etiquetas Powermax105 CE
1 228866 Juego: panel frontal Powermax105
2 228867 Juego: panel trasero Powermax105 CSA 200–600 V
3 228868 Juego: panel trasero Powermax105 CE 230–400 V
4 228869 Juego: panel trasero Powermax105 CE 400 V/CCC 380 V
5 228912 Juego: receptáculo cable de masa Powermax105 (fuente de energía)
6 228905 Juego: cubierta fuente de energía Powermax105 CSA con etiquetas
7 228906 Juego: cubierta fuente de energía Powermax105 CE/CCC con etiquetas
8 108797 Perilla de ajuste
9 108732 Perilla modo de operación
10 228883 Juego: repuesto de desconexión rápida antorcha Powermax105
(mitad en fuente de energía)
11 075769 Tornillos cubierta
12 Cable de masa (para ver la lista completa de cables de masa, ir a la página
11-21Accesorios)
13 228891 Juego: conector cable de masa Powermax105 (del conjunto de cables y mangueras)
1
2 3 4
5
6 7
8
9
10
11
12
13
