Reemplazo de componentes de la fuente de eneRgía
9-70
powermax
105 Manual de servicio

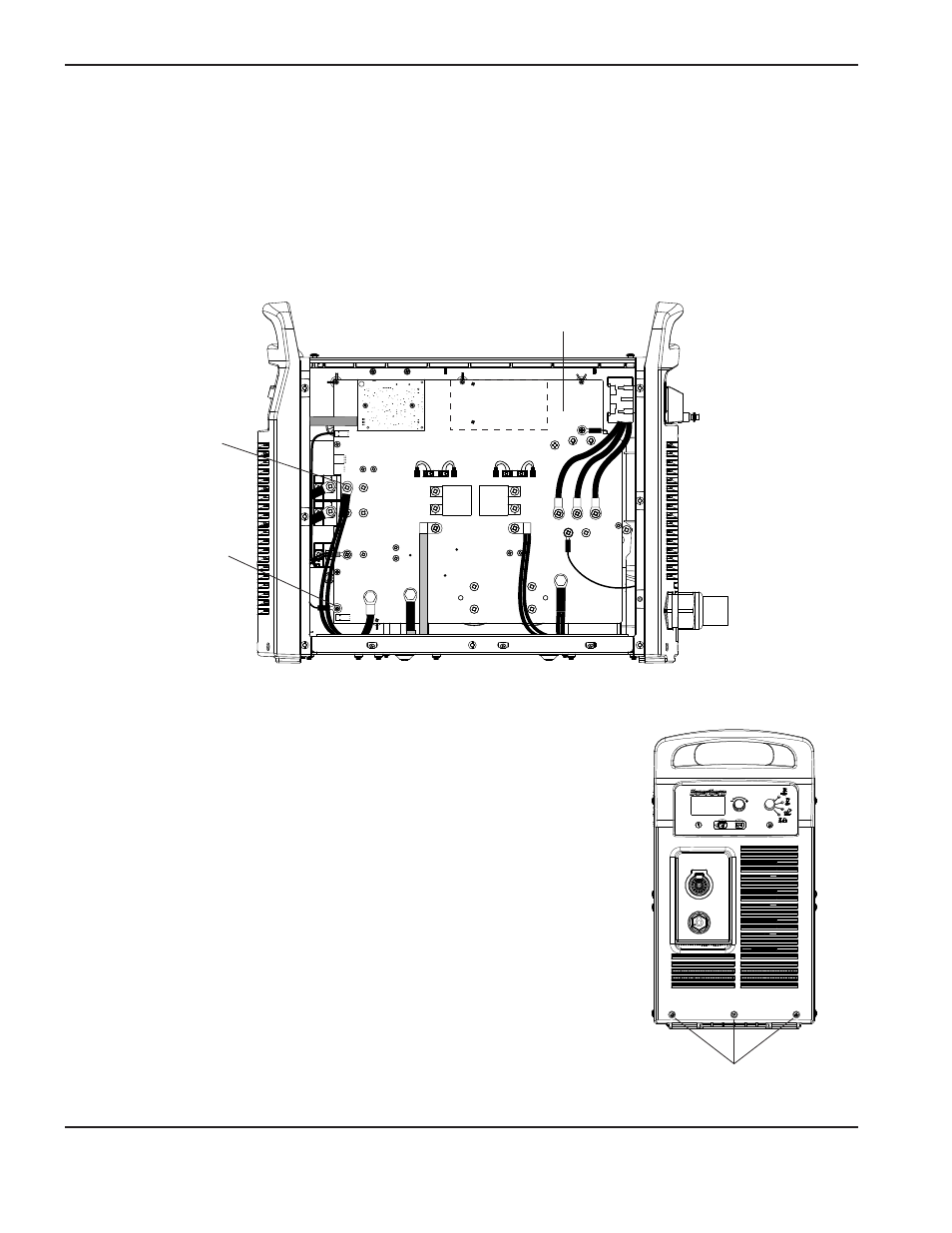

Reemplazar el inductor de salida
1. Quitar el tornillo en J28 que sujeta el cable del electrodo a la tarjeta de alimentación.
2. Quitar el tornillo que sujeta los cables del inductor a la tarjeta de alimentación.
Nota: la tarjeta de alimentación que se muestra a continuación es una modelo CSA 200–600 V. Las
conexiones de los cables del inductor de salida y el electrodo son iguales en todos los modelos.
Tornillos de montaje panel
lateral frontal
3. Quitar los tres tornillos de montaje de la base del panel lateral frontal.
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Tornillo de montaje
cables inductor
de salida
Tornillo
de montaje cable
electrodo
Tarjeta de alimentación
