Reemplazar la tarjeta de control

1. Quitarle al panel frontal las perillas de ajuste de corriente y del interruptor de modo de operación halándolos de sus

respectivos montantes.

2. Separar con cuidado la parte de arriba del panel frontal de la fuente de energía. El panel frontal todavía está sujeto

por la parte de abajo a la fuente de energía y solo puede moverse un reducido espacio.

3. Quitar los tres tornillos que sujetan la tarjeta de control al panel frontal. Dos de los tornillos están en la parte

de arriba de la tarjeta de control, uno en cada extremo. El tercer tornillo (no se muestra) está en el centro, junto

al borde de abajo de la tarjeta de control.

4. Sacar con cuidado el panel de control por la parte de atrás del panel lateral frontal hacia el lado de la tarjeta

de alimentación de la fuente de energía.

5. Desconectar el cable de cinta de la tarjeta de control y poner esta última aparte.
6. Enchufar el cable de cinta al conector J6 de la tarjeta de control nueva.
7. Con cuidado, separar la parte de arriba del panel lateral frontal de la fuente de energía e introducir el panel

de control en su lugar.

8. Sujetar la tarjeta de control al panel lateral frontal apretando los tres tornillos de montaje que vienen con ella a

8,1 kg

cm.

9. Alinear el borde plano del interior de la nueva perilla del interruptor de modo de operación (la que tiene la línea

blanca) con el borde plano del montante de la tarjeta de control y apretarla para que entre.

10. Alinear el borde plano del interior de la nueva perilla de ajuste de corriente con el borde plano del montante de la

tarjeta de control y apretarla para que entre.

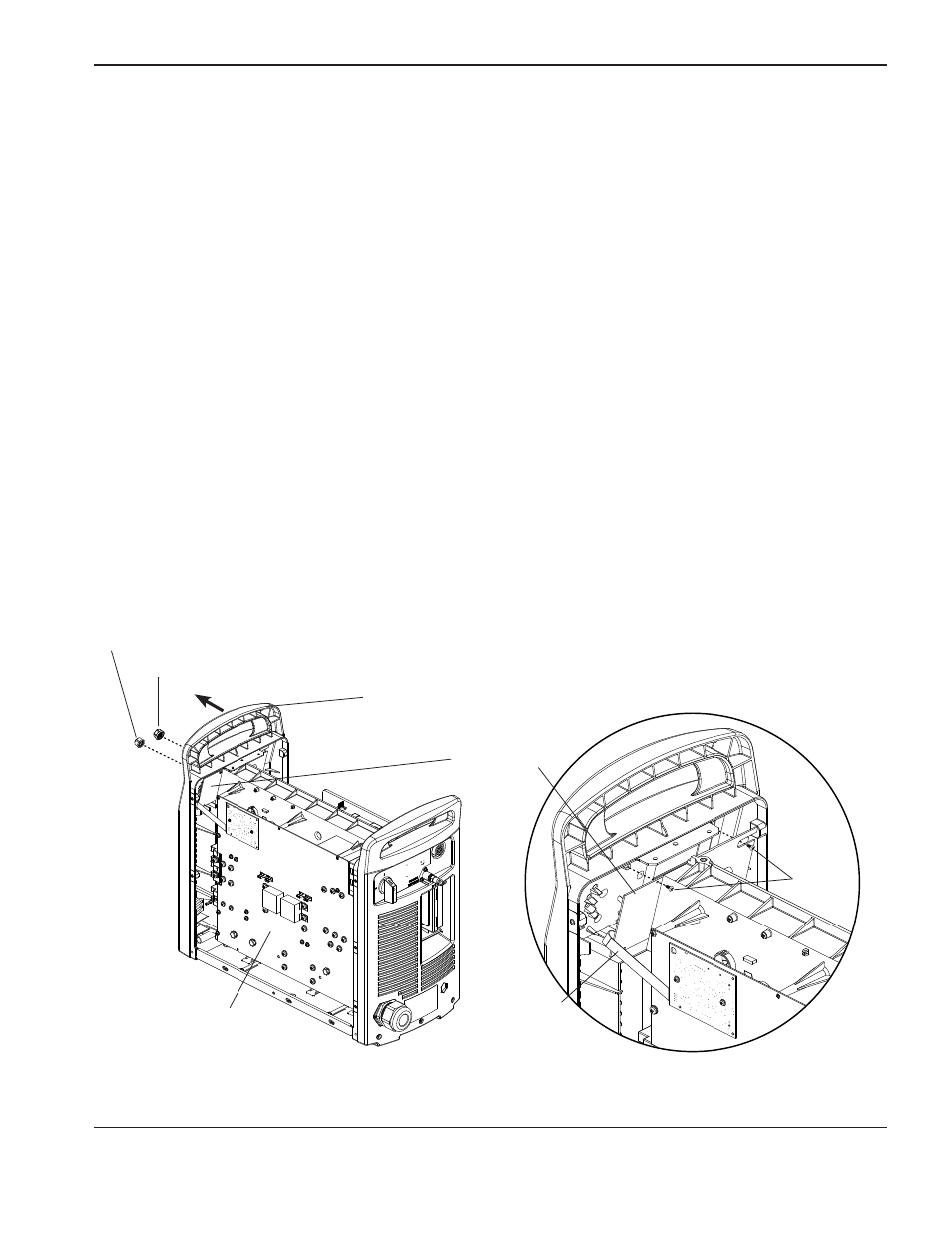

Tarjeta de control

Panel lateral frontal - arriba

Perilla modo de operación

Perilla ajuste de corriente

Tarjeta

de alimentación

Cable

de cinta

Tornillos

de montaje

de arriba
