Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-37

9. Quitar el tornillo que sujeta la manija del interruptor de energía al montante.
10. Halar la manija del interruptor para sacarla del montante y ponerla aparte con el tornillo.
11. Levantar el extremo de la etiqueta del interruptor de energía haciendo palanca con un cuchillo o destornillador

plano. Cuando no está instalado el conector opcional RS485, la etiqueta llega hasta la derecha de la boquilla

de entrada de gas.

12. Desprender toda la etiqueta para ver los cuatro tornillos de montaje que sujetan el interruptor de energía al panel

lateral trasero.

13. Quitar los cuatro tornillos de montaje para desacoplar el interruptor de energía del panel lateral trasero.
14. Sujetar el interruptor de energía nuevo al panel lateral trasero apretando los cuatro tornillos de montaje, que vienen

con él, a 17,3 kg

cm.

15. Si el conector RS485 está instalado, doblar y arrancar la nueva etiqueta por la línea de perforación.
16. Desprender el dorso de la etiqueta y pegarla al panel lateral trasero teniendo cuidado de alinear los orificios

correspondientes.

17. Atornillar la manija del interruptor de energía nuevo al montante y apretar los cuatro tornillos de montaje que vienen

con él a 11,5 kg

cm.

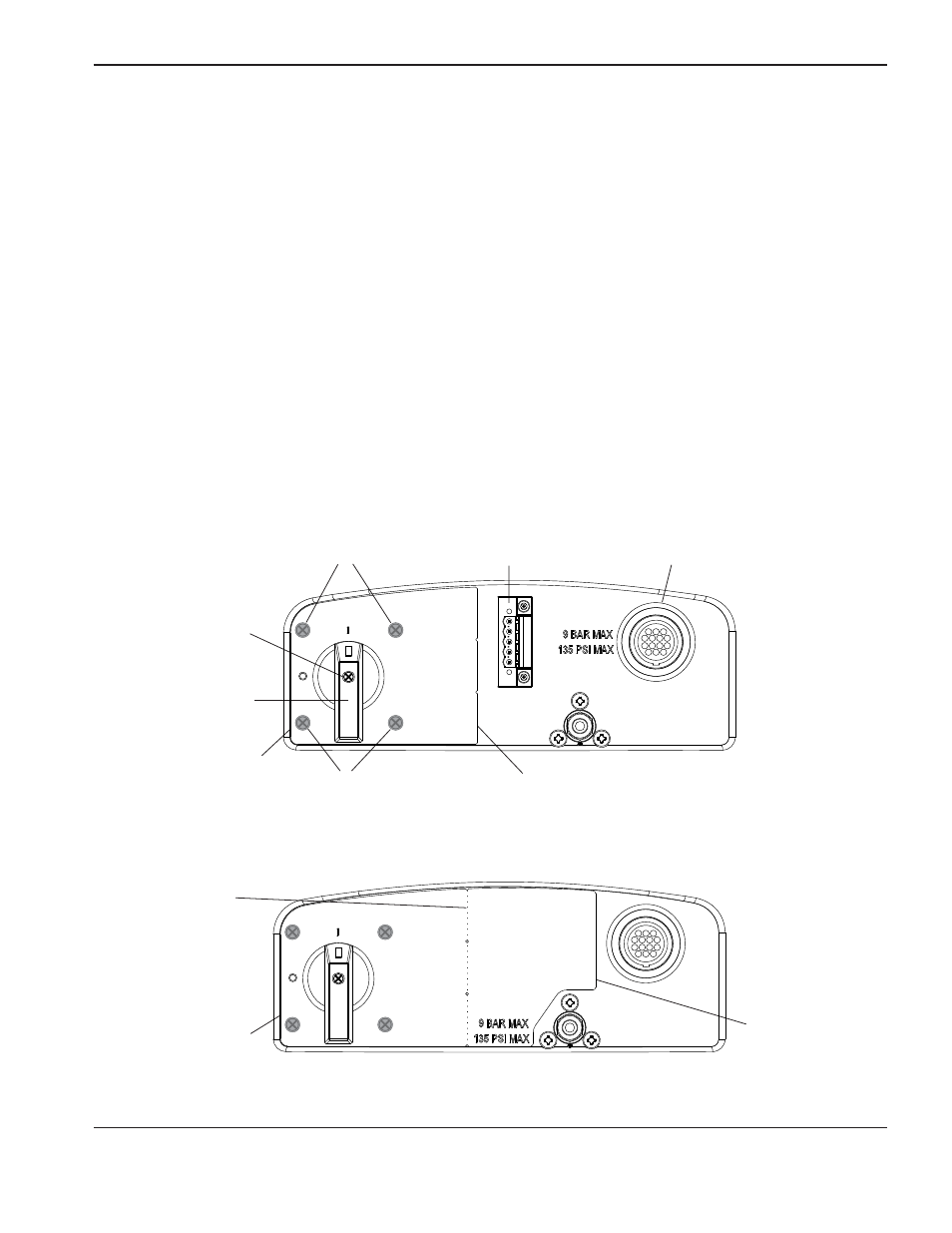

Etiqueta completa de no estar instalado el conector RE485

Borde izquierdo

etiqueta

Línea de perforación

etiqueta

Borde derecho

etiqueta

Mitad izquierda de la etiqueta al tener instalado el conector RS485

Tornillo manija

Tornillos interruptor

de energía (detrás

de la etiqueta)

Conector RS485

opcional

Conector interfaz

CNC opcional

Tornillos interruptor de energía (detrás

de la etiqueta)

Borde izquierdo etiqueta

Borde derecho etiqueta, termina en línea

de perforación

Manija interruptor

de energía
