Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-75
5. Empujar la base del ventilador a la izquierda para que no moleste al quitar el transformador.
6. Sacar el transformador de la fuente de energía guiando con cuidado los cables largos del transformados por
la abertura de la base del panel central.
Nota: los modelos CE y CCC tienen dos núcleos de ferrita
en los cables largos del transformador que pasan
por el lado de la tarjeta de alimentación que deben
quitarse al sacar el transformador de la fuente
de energía.

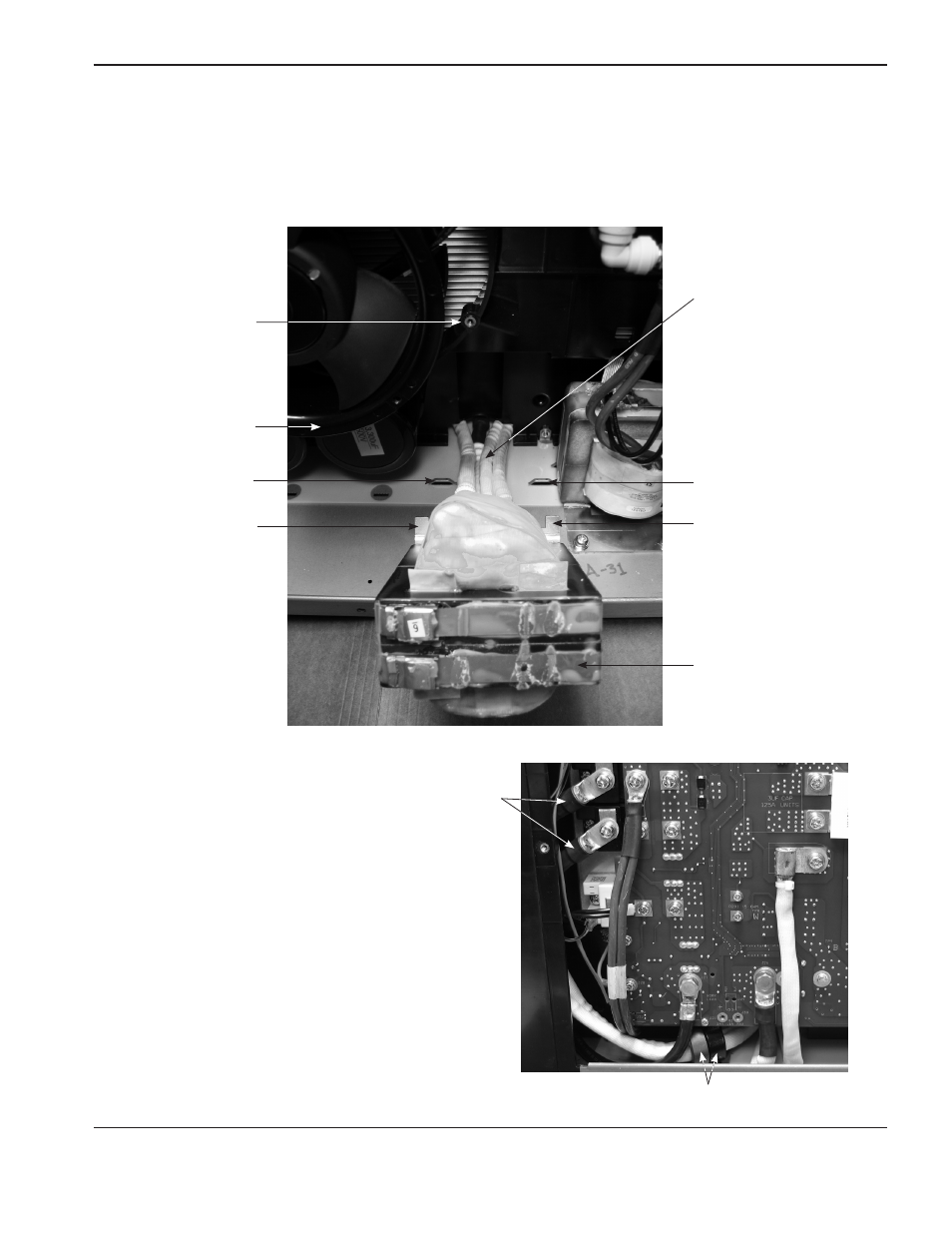

Transformador
Ranuras de la base Ranuras de la base
Cables transformador (4)
Orificio de montaje
ventilador en panel
central
Guía transformador Guía transformador
Base ventilador
Núcleos ferrita (modelos CE)
Cables largos
transformador
