Reemplazo de componentes de la fuente de eneRgía
9-66
powermax
105 Manual de servicio
5. Desacoplar el conector de acople rápido a presión a 90° oprimiendo el anillo plástico (más próximo a la tuerca
de bronce) y sacando el conector de la tuerca.
6. Desconectar el cable del electrodo y los dos del inductor de salida quitando la tuerca de bronce que sujeta
el terminal de anillo al receptáculo de desconexión rápida.
Nota: el cable del electrodo y los dos del inductor de salida están aprisionados en el mismo conector.
7. Quitar la arandela plástica.

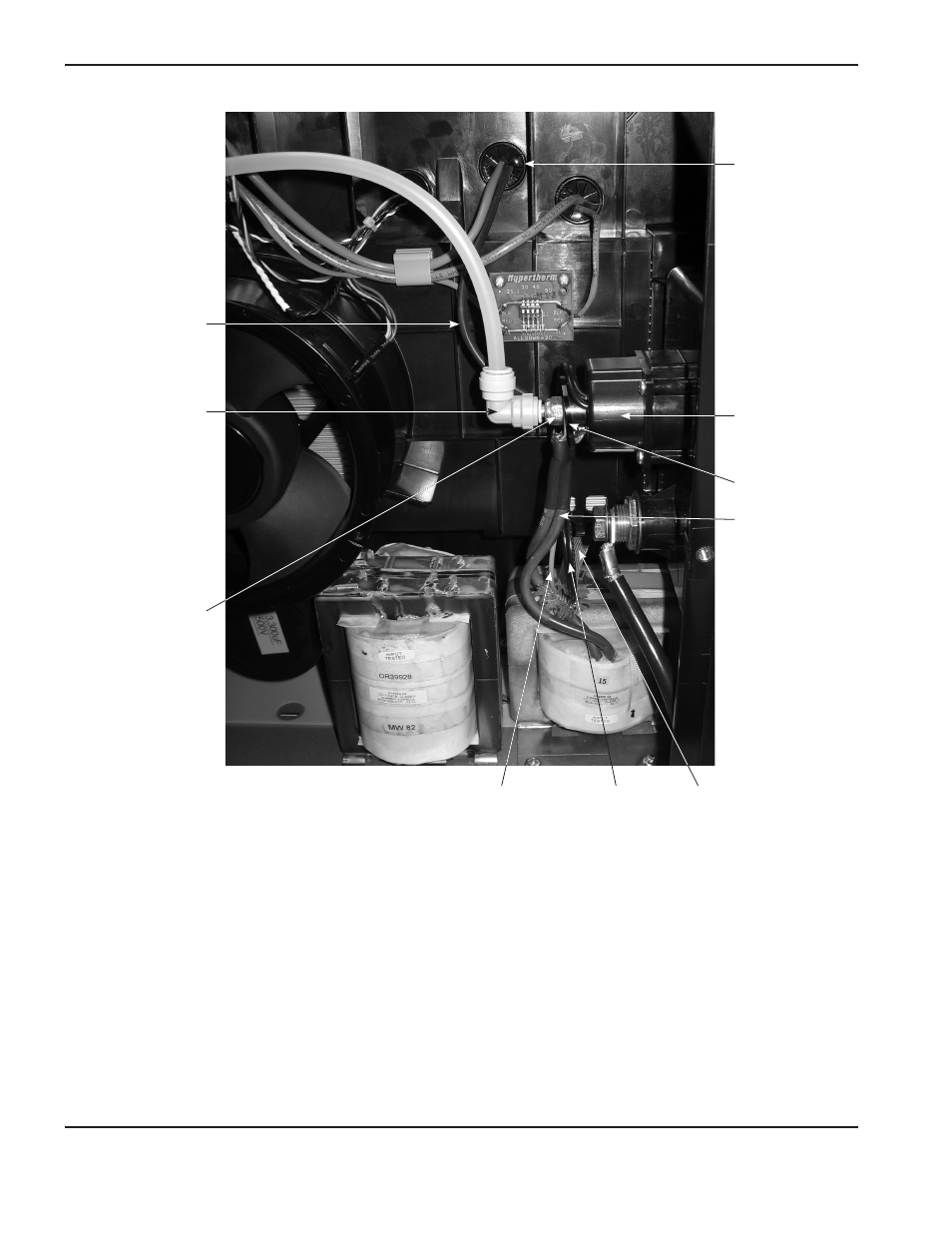

Pasahilos superior
Conector acople rápido
a presión 90°
Tuerca
de bronce
Cable de interfaz
antorcha
Receptáculo
de desconexión
rápida
Cables boquilla
(2)
Cable electrodo
Arandela
plástica
Cables inductor
de salida (2)
Funda
protectora
