Reemplazo de componentes de la fuente de eneRgía
9-84
powermax
105 Manual de servicio

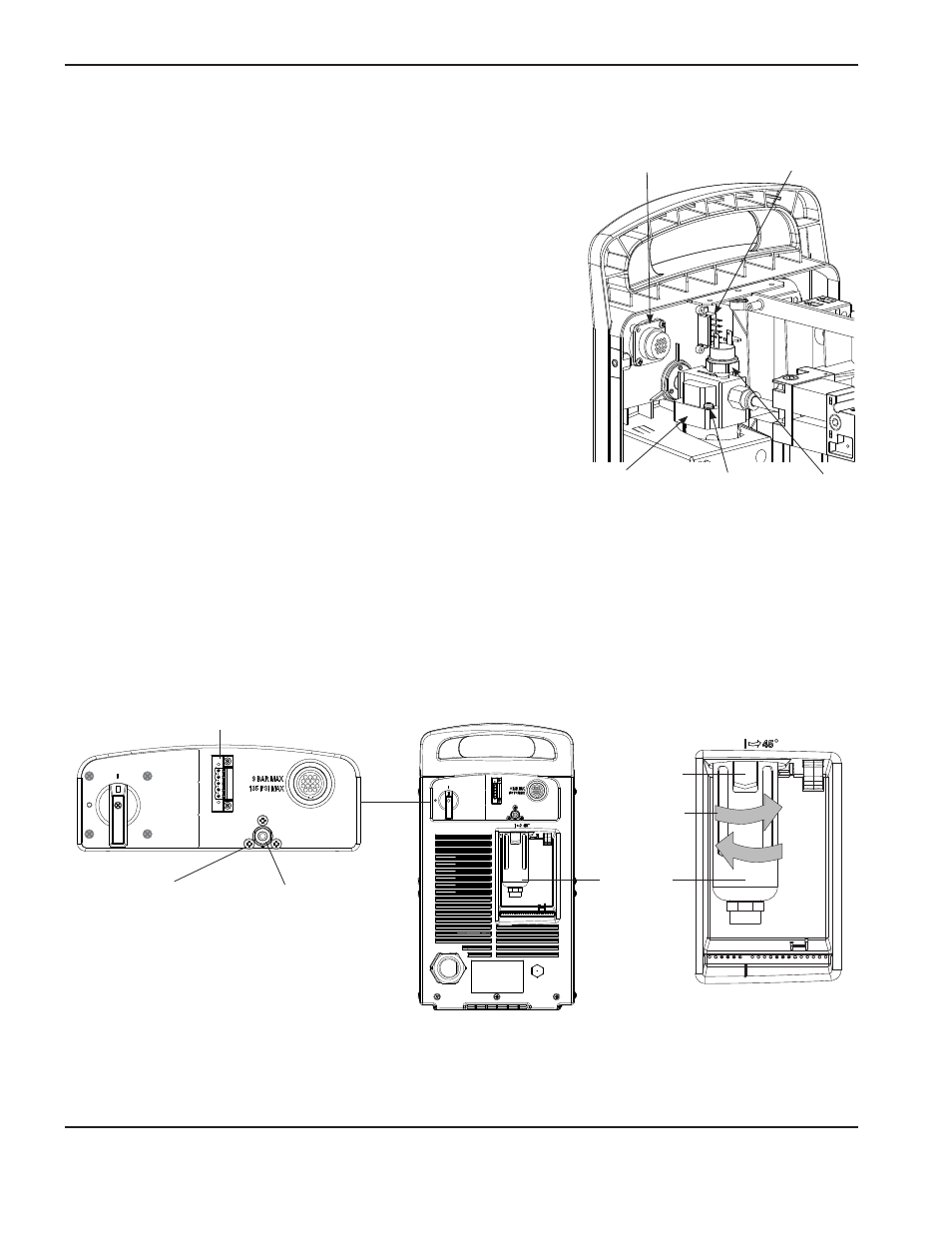

Reemplazar el panel lateral trasero
1. Quitar el tornillo que sujeta a la caja del filtro de aire el o los cables
a tierra.
Nota: si el conector de interfaz CNC opcional del panel lateral
trasero está instalado, habrá dos cables a tierra.
2. Desenchufar los dos conectores de los terminales encima del
presostato.
3. Si la interfaz CNC opcional está instalada, quitar los dos tornillos
de montaje que la sujetan al panel lateral trasero.
4. Agarrar el recipiente de filtro con la mano derecha.
5. Bajar el cierre de seguridad y dar vuelta al recipiente de filtro unos 45
grados a la derecha.
6. Halar verticalmente el recipiente de filtro para quitarlo. Se pueden ver
el elemento filtrante blanco y la tuerca de retención.
7. Quitar el elemento filtrante desenroscando (en sentido anti horario)
la tuerca de retención de plástico que lo asegura.
8. Quitar la boquilla de gas del panel trasero.
9. Quitar los tornillos de montaje del subconjunto del filtro de aire.
10. Sacar el subconjunto del filtro de aire de la fuente de energía.
11. Si el conector opcional RS485 está instalado, desenchufar los cinco cables de los terminales de conexión dentro
de la fuente de energía, quitarle los dos tornillos de montaje en el panel lateral trasero y sacarlo.
Recipiente
de filtro Boquilla
de gas
Tornillos de montaje
(3) subconjunto
filtro de aire
Cierre
de seguridad
Quitar
Conector RS485 opcional
Conector RS485
opcional
Conector interfaz
CNC opcional
Presostato Tornillo cable
a tierra
Subconjunto
filtro de aire
