LocaLización de probLemas y ensayos aL sistema
8-52
powermax
105 Manual de servicio
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED

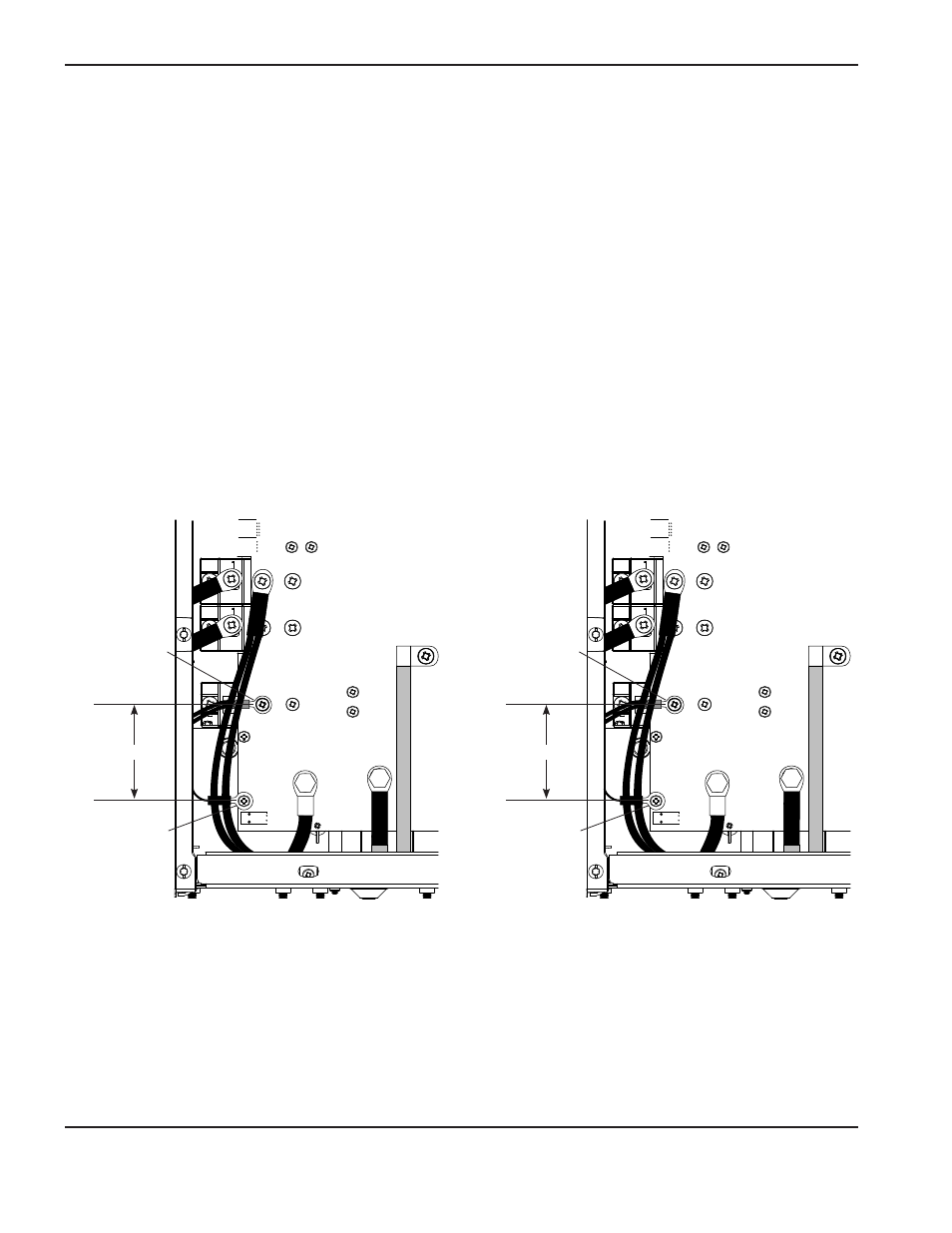

Prueba 6 – acople de antorcha abierto/acople de antorcha cerrado
Síntoma: no se presenta ninguna falla al encender pero, al tratar de disparar la antorcha, en la pantalla del operador
se muestra una falla 0-30.
Confirmar que estén instalados todos los consumibles necesarios de la antorcha.
En un sistema libre (sin señal de arranque) con la antorcha y los consumibles instalados, debería haber continuidad
entre los dos cables negros conectados al borne central del IGBT del arco piloto y el cable rojo conectado a J28. Si el
gas fluye a través de la antorcha (modo 1 prueba de gas) deberá haber una resistencia muy alta entre estos dos puntos.
Nota: para poner el sistema en el modo prueba de gas, mostrar la pantalla de servicio (consulte en la página 8-23
Mostrar pantalla de servicio), mover el cursor a la posición “G” (gas) y usar la perilla de ajuste para cambiar
a “1” (modo prueba de gas). Si el aire no fluye, es posible que el regulador esté defectuoso. Examinar si hay
alguna falla 3-20-n en el registro de fallas.
Modo prueba de gas 0 Modo prueba de gas 1
<5 Ω >10 kΩ
Cable negro
Hay continuidad
con la boquilla
o el exterior del
cuerpo de la
antorcha
Cable rojo J28 Hay continuidad
con el negativo
del sistema
