Reemplazo de componentes de la fuente de eneRgía
9-82
powermax
105 Manual de servicio
10. Quitar los tres tornillos de montaje del panel lateral frontal.
11. Quitarle el panel lateral frontal a la fuente de energía.
12. Alinear el nuevo panel lateral frontal con la fuente de energía y apretar los tres tornillos de montaje que vienen con
él a 23 kg cm.
13. Introducir el extremo con rosca del nuevo receptáculo del cable de masa en el panel lateral frontal y asegurarse
de que la chaveta esté para arriba.
14. Poner la arandela encima del receptáculo del cable de masa y apretar la tuerca.
15. Sujetar el cable de masa a su receptáculo apretando el perno.
16. Sujetar el receptáculo de desconexión rápida al panel lateral frontal apretando los cuatro tornillos de montaje que
vienen con él a 23 kg cm.

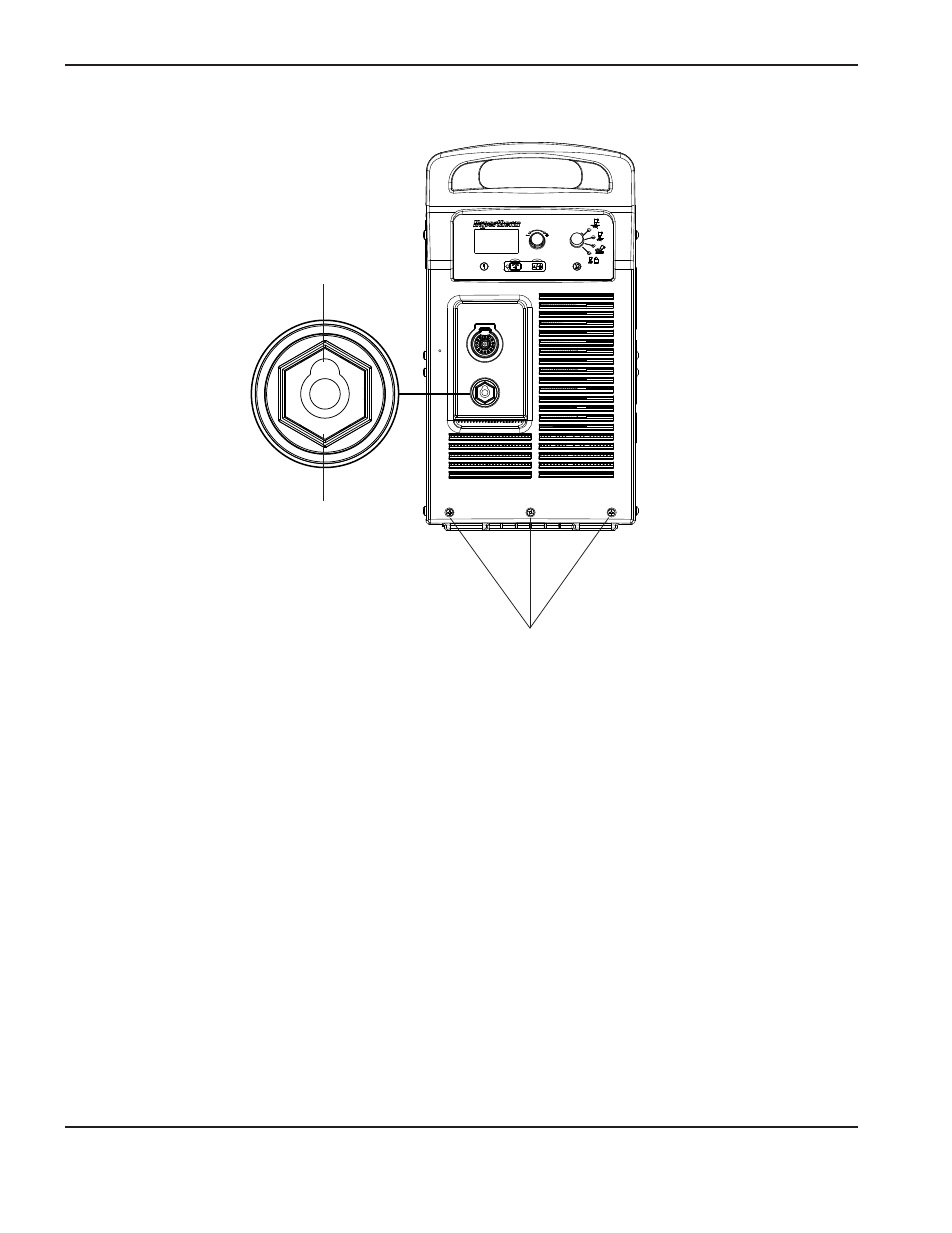

Tornillos de montaje
panel lateral frontal
Chaveta para
arriba
Receptáculo cable
de masa
