Reemplazo de componentes de la antoRcha
10-10
powermax
105 Manual de servicio
Quitar el interruptor de arranque
1. Levantar el interruptor de arranque haciendo palanca con un destornillador plano.
2. Para desconectar el interruptor de arranque, empujar hacia abajo la orejeta del conector y sacar el interruptor.
3. Levantarlo y sacarlo de los dos montantes de soporte del lado derecho del mango.

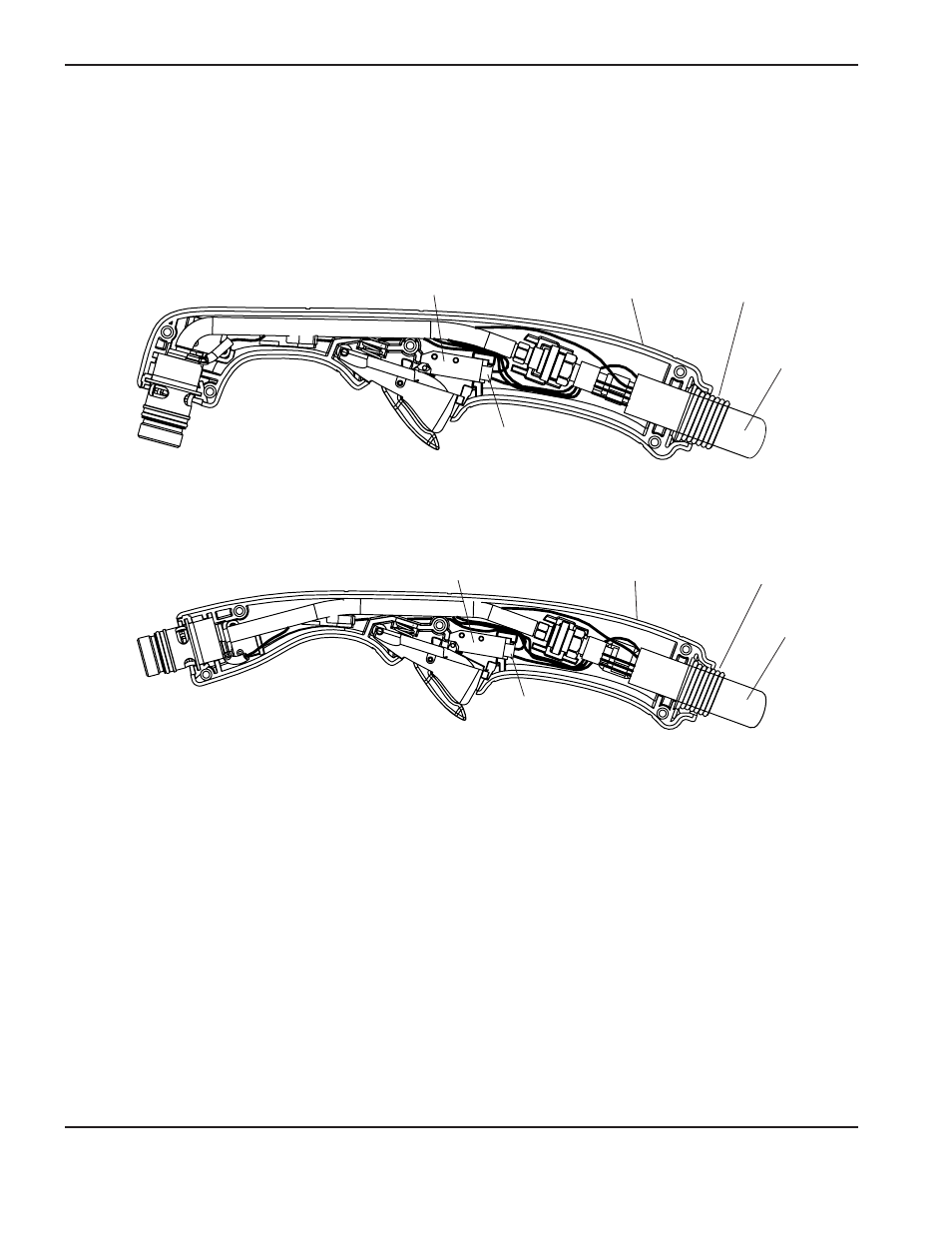

Lado derecho del mango Pasacables
Cables
y mangueras
de la antorcha
Antorcha manual Duramax 75°
Interruptor de arranque
Conector interruptor
de arranque
Antorcha manual Duramax 15°
Conector interruptor
de arranque
Lado derecho del mango Pasacables
Cables
y mangueras
de la antorcha
Interruptor de arranque
Reemplazar el interruptor de arranque
1. Levantar el interruptor de arranque haciendo palanca con un destornillador plano.
2. Levantarlo y sacarlo de los dos montantes de soporte del lado derecho del mango.
3. Enchufar el conector al interruptor de arranque nuevo.
4. Encajarlo en los dos montantes de soporte del lado derecho del mango.
