Reemplazo de componentes de la fuente de eneRgía

9-40

powermax

105 Manual de servicio

Quitar la tarjeta DSP

1. Desconectar el conector DSP (1) de la parte de arriba de la tarjeta DSP (3).

Nota: este paso es solo para los sistemas que tienen instaladas una tarjeta de comunicación RS485. Los

sistemas sin tarjeta RS485 no tendrán ningún conector enchufado a la parte de arriba de la tarjeta DSP.

2. Quitarle los dos tornillos (2) a la tarjeta DSP.

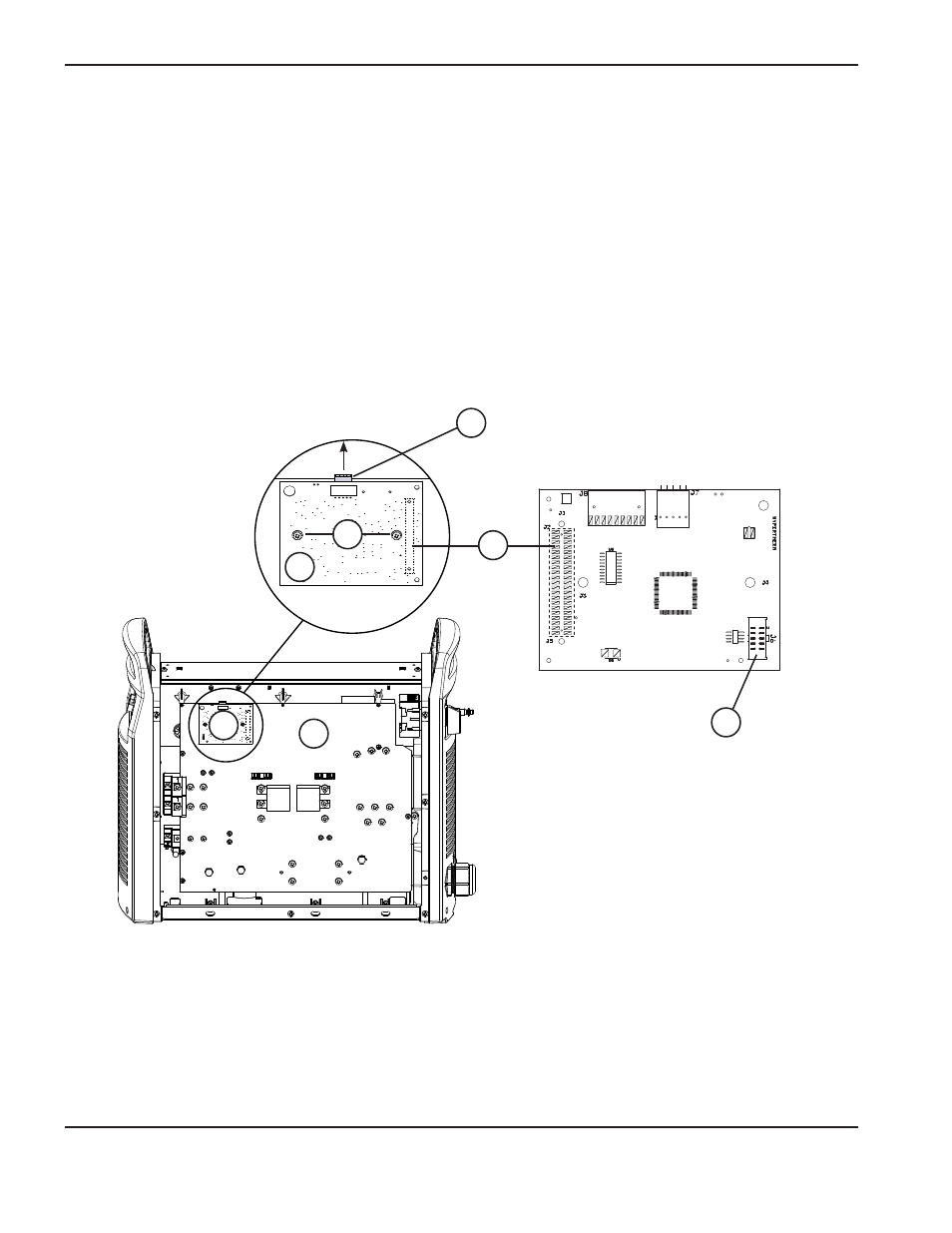

Como se muestra en las imágenes a continuación, detrás de la tarjeta DSP (3) hay dos filas de pines conectores

(4). El rectángulo de línea punteada identifica la ubicación de dichos pines.

3. Sacar con cuidado la tarjeta DSP (3) de la tarjeta de alimentación (5). No doblar los pines.
4. Desconectar el cable de cinta de su conector (6) en la parte de atrás de la tarjeta DSP. Apartar la tarjeta DSP.

1

4

6

2

3

3

5

Vista posterior DSP

Vista frontal DSP
