LocaLización de probLemas y ensayos aL sistema

8-46

powermax

105

Manual de servicio

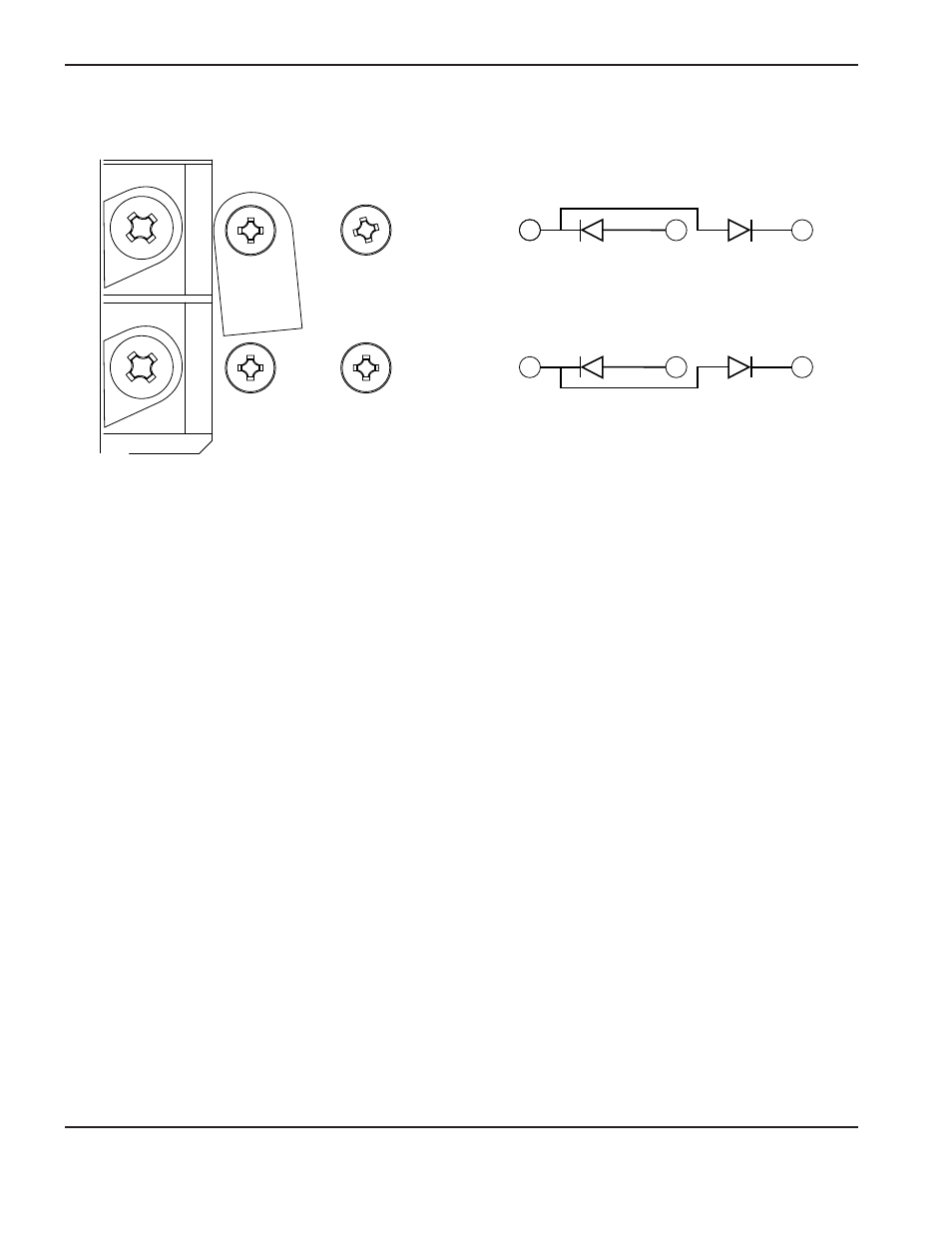

Prueba 3 – diodos de salida

• Poner la energía en OFF (apagado) y desconectar el cable de alimentación.
• Comprobar los cuatro diodos del puente con un ohmímetro en el modo prueba de diodos.
• Para cada diodo, el valor medido con los cables de medición en un sentido deberá ser el correspondiente

a “abierto” (resistencia muy alta) y de 0,1 V a 1,0 V al invertirlos.

- Un diodo está en corto si el valor es inferior a 0,1 V. Reemplazar ambos puentes.
- Un diodo está abierto si el valor es mayor a 1,0 V en ambos sentidos. Reemplazar ambos puentes.

Nota: en cada caso, el neutro (negro) deberá estar en 3.

3

2

1

3

2

1

3

2

1

3

2

1
