LocaLización de probLemas y ensayos aL sistema

8-50

powermax

105

Manual de servicio

Prueba 5 – circuito de transferencia indirecta (menores voltajes CC)

Síntoma: los menores voltajes no están presentes.

Nota: para medir el equipo encendido, llevar puestos los medios de protección individual (MPI) adecuados.

El circuito de transferencia indirecta es la fuente de menores voltajes CC a la fuente de energía. Este circuito da +3,3

VCD, +5 VCD, +24 VCD y +48 VCD

Comprobar los voltajes como se indica en la tabla. Si el valor no cae dentro del intervalo de ±15%, llevar a cabo

el ensayo que convenga descrito más adelante en esta sección.

CC V

Puntos de medición (usar el chasis

como negativo)

Todas las unidades

+48

J1 – pin 1

+24

J5 – pin 1

+5,0

J3 – pin 3

+3,3

J15 – pin 4

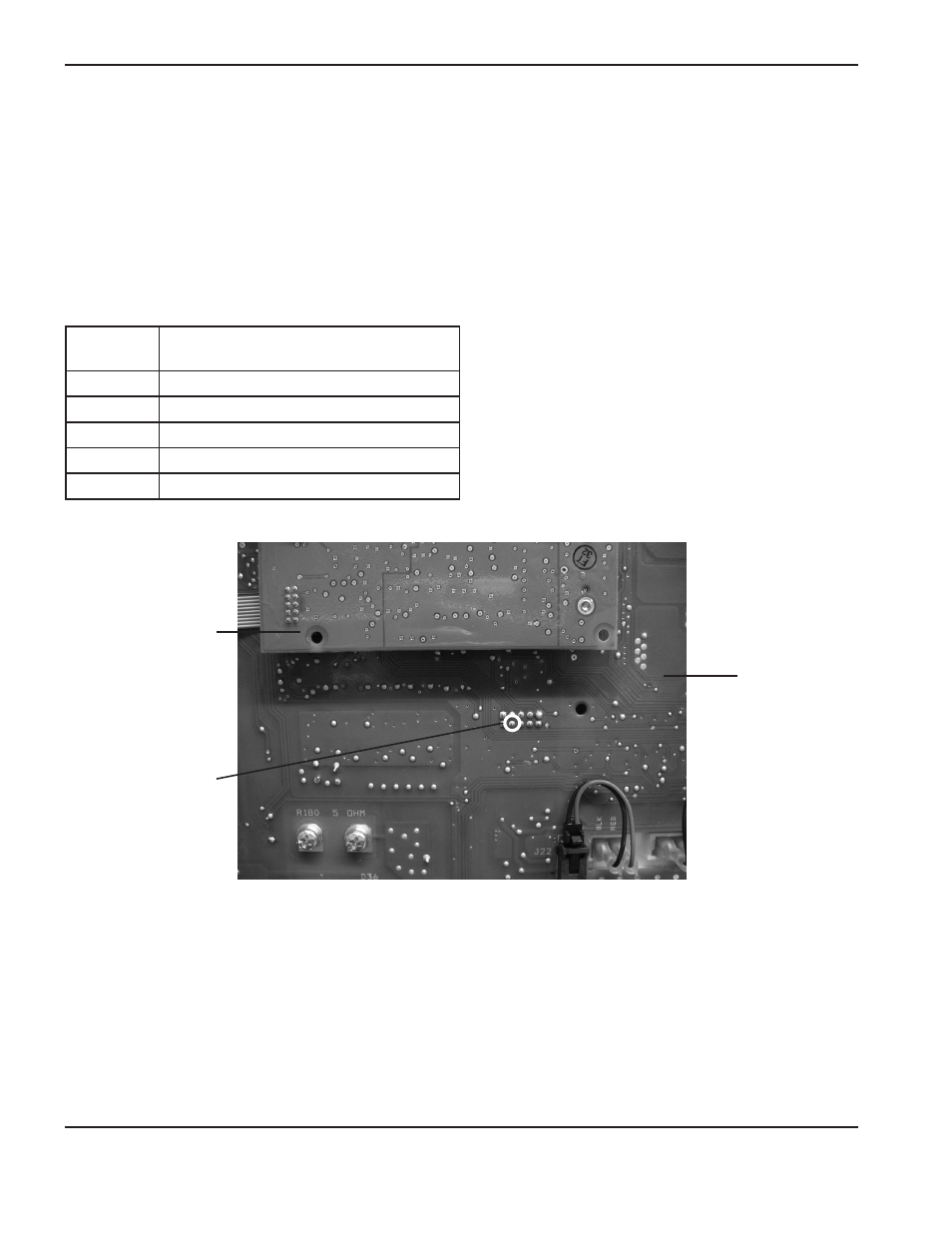

Tarjeta DSP

J15, pin 4

Tarjeta

de alimentación
