Piezas
11-6
powermax
105 Manual de servicio
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

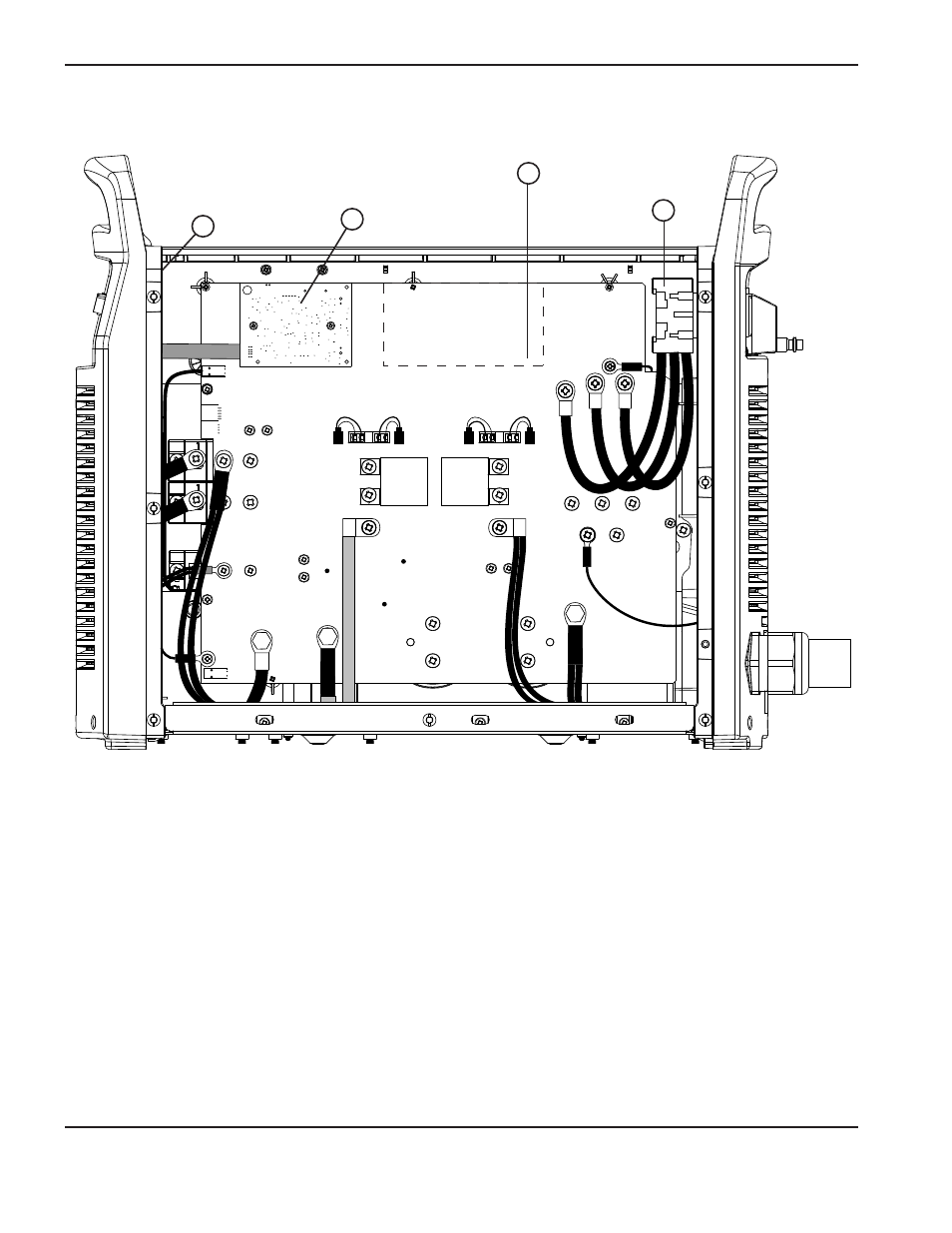

Interior, lado de tarjeta de alimentación (CE 230–400 V)
1
2
4
Componente Número
de pieza
Descripción
1 228657 Juego: tarjeta de control Powermax65/105
2 228909 Juego: tarjeta DSP Powermax105
3 228877 Juego: tarjeta de alimentación Powermax105 CE 230–400 V
4 228879 Juego: interruptor de energía Powermax105 CSA 200–600 V/CE 230–400 V
228895 Juego: aislamiento Mylar Powermax105
3
