Reemplazar el subconjunto del filtro de aire
1. Quitar el elemento filtrante de aire. Consulte en la página 9-17el acápite “Reemplazar el elemento filtrante de aire”.
2. Desconectar los dos terminales de cables de la parte de arriba del presostato.
3. Quitar el tornillo que sujeta a la caja del filtro de aire el o los cables a tierra.
Nota: si el puerto CPC opcional del panel lateral trasero está instalado, habrá dos cables a tierra.
4. Oprimir el anillo plástico del conector de acople rápido a presión.
5. Tirar de la parte de arriba del panel lateral trasero de la fuente de energía con cuidado hasta que el conducto
de gas salga del conector de acople rápido a presión.
6. Quitar la boquilla de gas del panel lateral trasero.

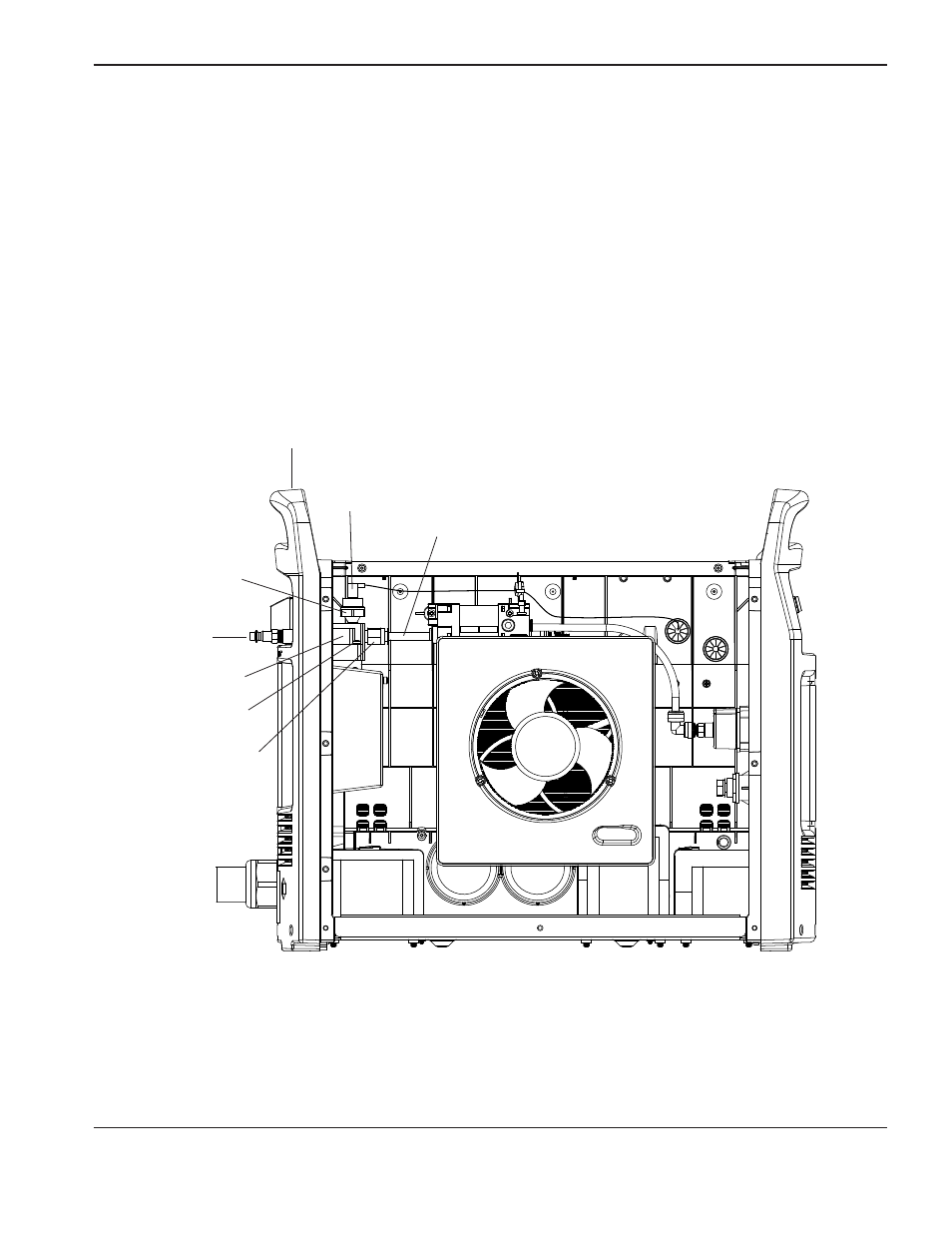

Terminales
de cable
Boquilla de gas
Presostato
Caja del filtro de aire
Tornillo cable a tierra
Panel lateral
trasero
Conector acople rápido
a presión
Conducto de gas
