Reemplazo de componentes de la fuente de eneRgía

9-74

powermax

105 Manual de servicio

Reemplazar el transformador

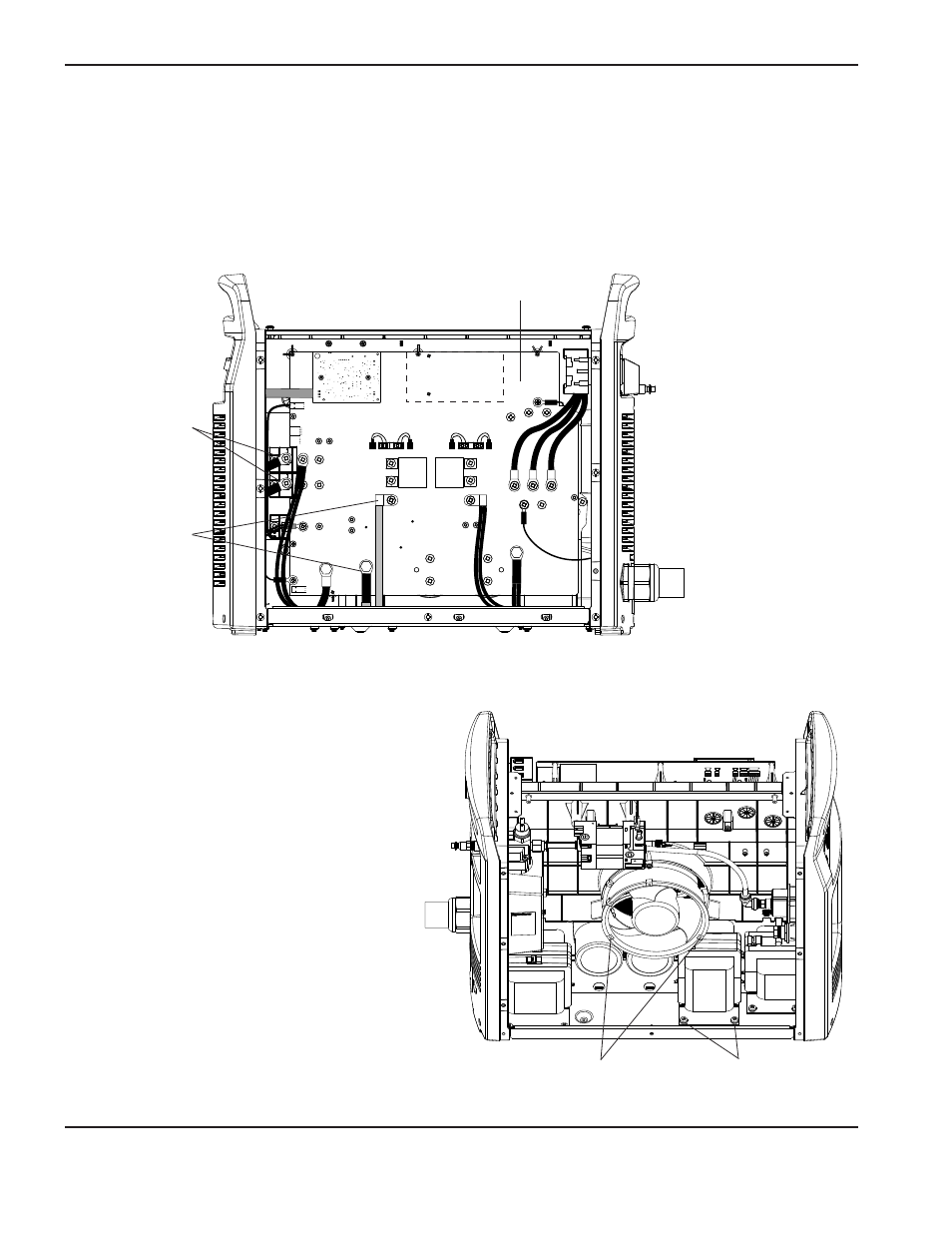

1. Quitar los dos tornillos que sujetan los cables largos del transformador al circuito rectificador de salida.
2. Quitar el tornillo y el perno que sujetan los cables cortos del transformador a la tarjeta de alimentación.

Nota: la tarjeta de alimentación que se muestra a continuación es una modelo CSA 200–600 V. Las

conexiones de los cables del transformador son iguales en todos los modelos.

3. Quitar los dos tornillos de montaje de la base

del transformador.

4. Quitar los dos tornillos de montaje del fondo

del ventilador. Estos tornillos están justo

detrás de los orificios al fondo de la brida

de la caja del ventilador.

J1

J2

J3

J5

J6

Orificios del fondo brida

caja del ventilador

Tornillos de montaje

transformador

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

J32

J11

B
R

J28

TP7

TP9

TP8

W

R

B

Cables largos

transformador

Cables cortos

transformador

Tarjeta

de alimentación
