Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-81

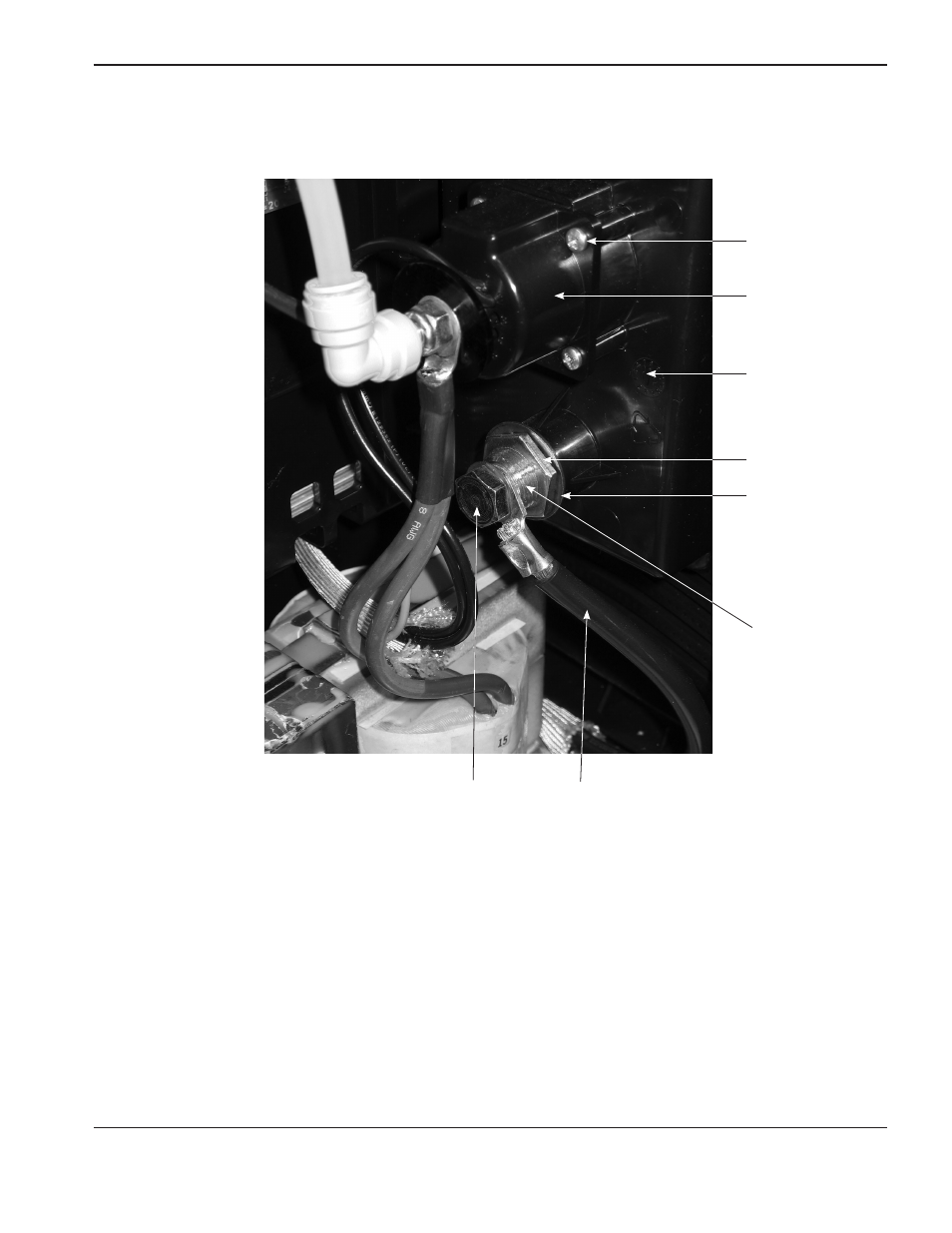

6. Quitar los cuatro tornillos de montaje para desacoplar el receptáculo de desconexión rápida del panel lateral frontal.
7. Quitar el perno que sujeta el cable de masa a su receptáculo.
8. Quitar la tuerca y la arandela que sujetan el receptáculo del cable de masa al panel lateral frontal.
9. Sacar el receptáculo del cable de masa por el panel lateral frontal.
Receptáculo
de desconexión rápida
Tornillos de montaje
(4)
Panel lateral frontal
Perno
Tuerca
Arandela
Cable
de masa
Receptáculo cable
de masa
