Reemplazo de componentes de la fuente de eneRgía
9-88
powermax
105 Manual de servicio

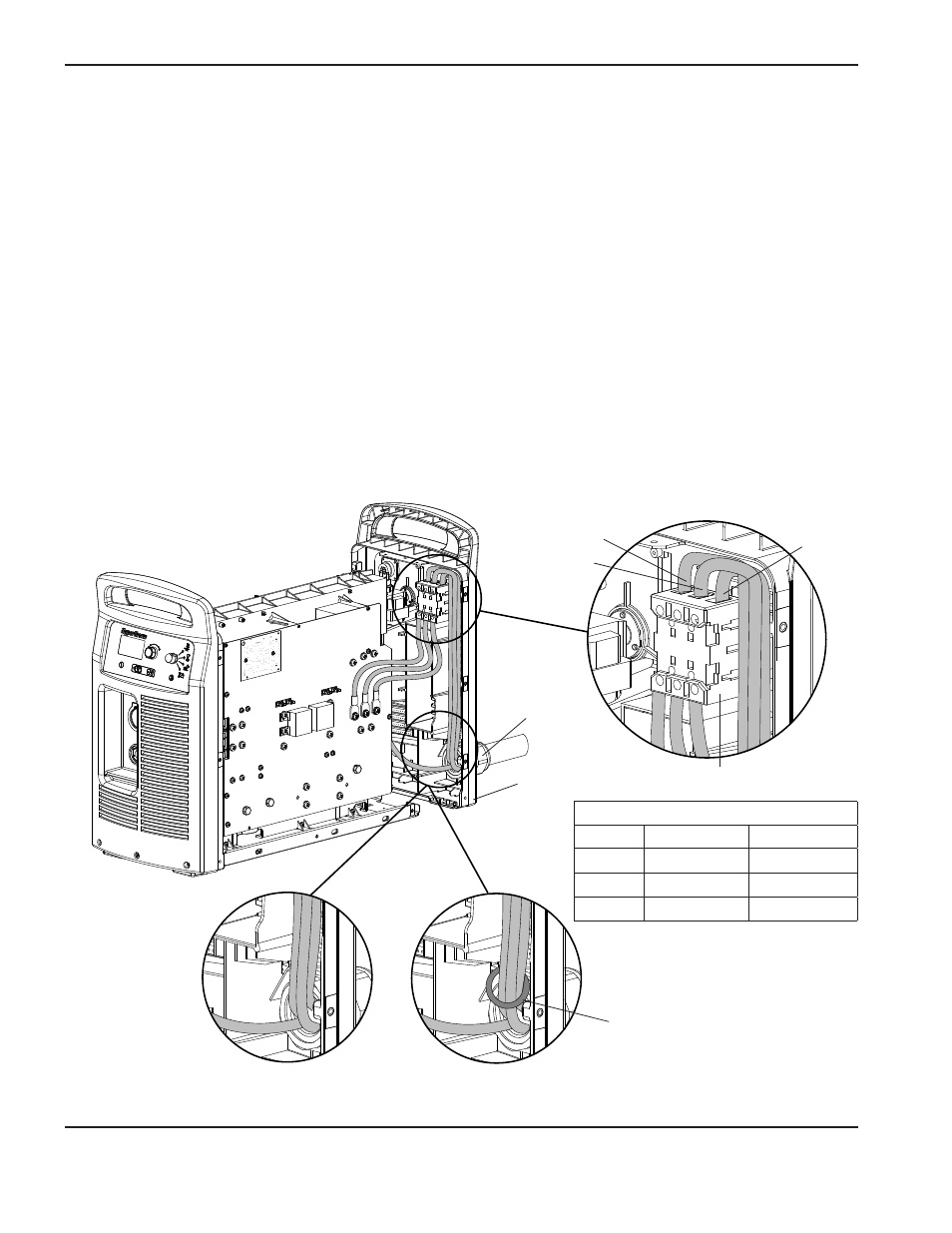

Instalar el cable de alimentación
1. Aflojar la tuerca de retención del conector del pasacables.
2. Pasar el cable de alimentación por el conector del pasacables.
Nota: los cables de alimentación CE deben halarse del conector del pasacables por dentro del panel lateral
trasero debido al núcleo de ferrita que llevan instalados.
3. Tender los tres cables de corriente siguiendo el interior del panel lateral trasero hasta llegar a la parte de arriba del
interruptor de energía.
4. Introducir los tres cables de corriente por la parte de arriba del interruptor de energía en el mismo orden en que
se quitaron y apretar los tornillos de fijación a 23 kg cm.
5. Apretar la tuerca de retención del pasacables
6. Deslizar el panel lateral trasero por el chasis de la fuente de energía.
Panel lateral
trasero
L1
L2
Interruptor de energía
Núcleo de ferrita
Tuerca
de retención
pasacables
L3
Cable de alimentación
CSA y CCC
Cable
de alimentación CE
Conexiones cable de alimentación
Cable CSA CE o CCC
L1 Negro Marrón
L2 Blanco Negro
L3 Rojo Gris
