LocaLización de probLemas y ensayos aL sistema
8-48
powermax
105 Manual de servicio
En el caso de los códigos de falla operacional 0-40-0 y 0-40-1 o las fallas de tarjeta de alimentación
3-11-0 y 3-11-1 (solo modelos CSA, CE 230–400 V, CCC 38O V/CE 230–400 V)
1. Quitarle el conector (J19) al sensor de temperatura del CFP de la tarjeta de alimentación.
2. Comprobar la resistencia entre los pines 1 y 2 del enchufe. La resistencia deberá ser alrededor de 5 kΩ.
3. Si la resistencia da mal, reemplazar el módulo IGBT del CFP y los cables del control de compuerta.
4. Si el valor es correcto, medir la resistencia entre los pines 1 y 2 de J19 de la tarjeta de alimentación con el sensor
de temperatura desconectado. La resistencia deberá ser alrededor de 4,7 kΩ.
5. Si el valor es correcto, reemplazar la tarjeta DSP.
6. Si el valor es incorrecto, reemplazar la tarjeta de alimentación.

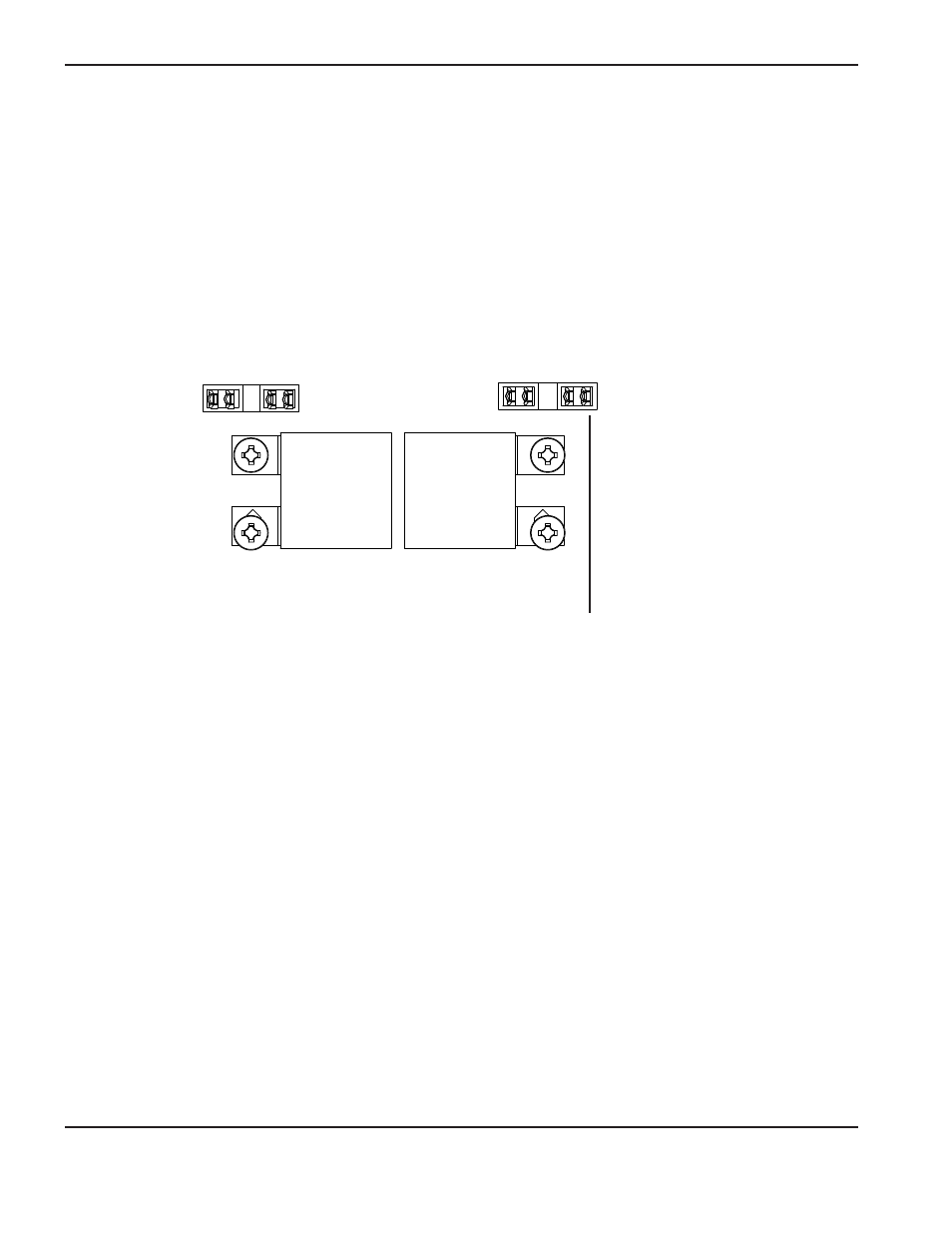

Conexión del sensor
de temperatura del CFP
J19 J20 J21 J22
