Reemplazo de componentes de la fuente de eneRgía

9-18

powermax

105 Manual de servicio

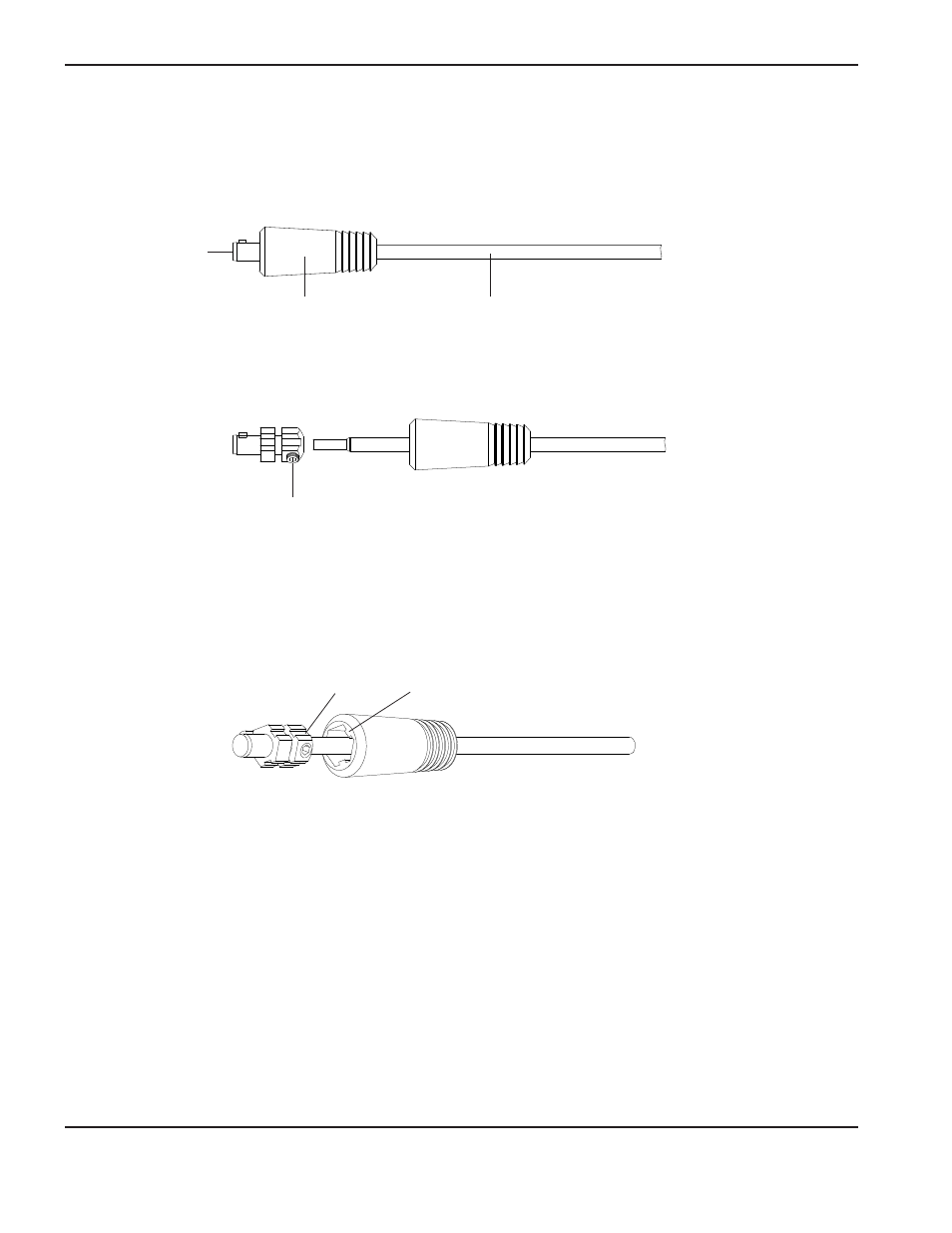

Reemplazar el conector del cable de masa

1. Con una hoja de afeitar o un cuchillo afilado, partir el revestimiento aislante de un extremo al otro, con cuidado

de no cortar el cable de masa.

2. Quitarle el revestimiento aislante al conector del cable de masa.

Conector cable

de masa

Revestimiento aislante

Cable de masa

3. Aflojar el tornillo de fijación del conector del cable de masa y sacar este último del conector.
4. Pasar el nuevo revestimiento aislante por encima del cable de masa.

Tornillo de fijación

5. Introducir el terminal del cable de masa en el nuevo conector.
6. Apretar el tornillo de sujeción a 115,2 kg

cm.

7. Alinear las guías del revestimiento aislante con las ranuras correspondientes del conector del cable de masa.
8. Deslizar el revestimiento aislante por encima del conector del cable de masa hasta que asiente por completo.

Ranura

Guía
