Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-77
Reemplazar el inductor del CfP

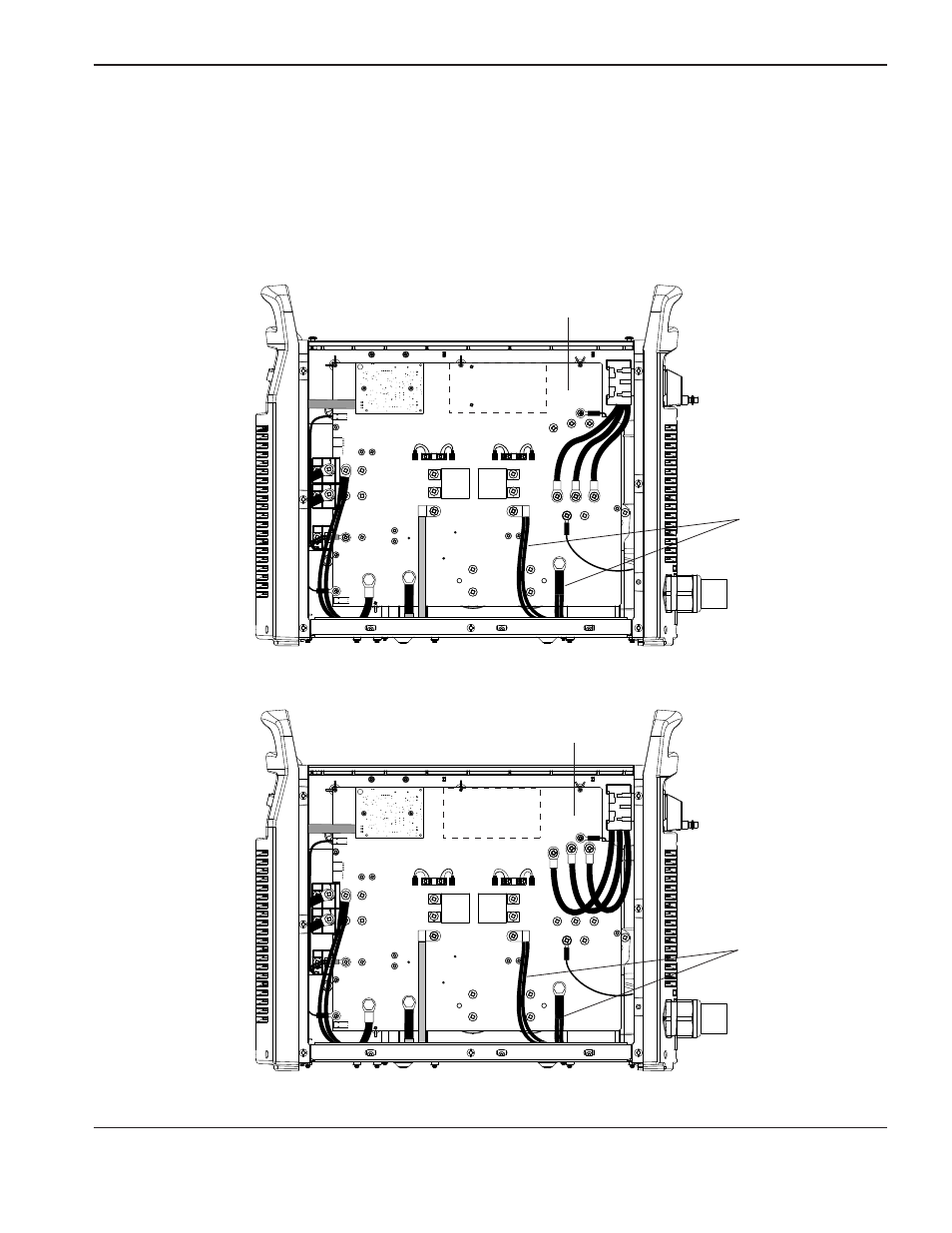

1. Para quitar el tornillo y el perno que sujetan los cables del inductor del CFP a la tarjeta de alimentación, consulte
la figura correspondiente a continuación.
figura 1 – modelo CSA 200–600 V
figura 2 – modelos CE 230–400 V, CCC 380 V/CE 230–400 V
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Cables inductor CFP
Tarjeta
de alimentación
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
Cables inductor CFP
Tarjeta
de alimentación
