Corte meCanizado

powermax

105 Manual de servicio

7-3

Conectar un cable de interfaz máquina opcional

La fuente de energía Powermax posiblemente venga con una tarjeta de divisor de tensión de cinco posiciones instalada

de fabrica (o el usuario la instale). El divisor de tensión incorporado facilita una reducción gradual de voltaje del arco

de 20:1, 21.1:1, 30:1, 40:1 ó 50:1 (salida máxima de 15 V). Un receptáculo opcional en la parte trasera de la fuente

de energía (ver página anterior) da acceso a la reducción gradual de voltaje del arco y a las señales de transferencia del

arco y arranque de plasma.

Nota: la fábrica preestablece el divisor de tensión en 50:1. Para cambiarlo a un valor diferente, consulte

en la página 7-6 Ajustar divisor de tensión de cinco posiciones.

Precaución: El divisor de tensión interno instalado en fábrica da un máximo

de 15 V en condiciones de circuito abierto. Se trata de una salida

funcional de muy baja tensión (MBT), protegida contra impedancia,

destinada a evitar electrocuciones, cortocircuitos e incendios

en el receptáculo de la interfaz máquina, en condiciones normales

y de falla única, con el cableado de la interfaz. El divisor de tensión

no tolera fallas y las salidas MBT no cumplen los requisitos de muy baja

tensión de seguridad (MBTS) para conexiones directas a productos

de computación.

Hypertherm ofrece varias opciones de cables de interfaz máquina para el Powermax105:

• Para utilizar el divisor de tensión incorporado que permite una reducción gradual del voltaje del arco, además

de las señales de transferencia del arco y arranque de plasma:

- utilice el número de pieza 228350 (7,6 m) ó 228351 (15,2 m) para cables con conectores de horquilla;
- utilice el número de pieza 123896 (15,2 m) para un cable con conector Dsub. (Compatible con los

productos Edge

®

Ti y Sensor

PHC de Hypertherm).

• Para usar solamente las señales de transferencia del arco y arranque de plasma, utilice el número de pieza

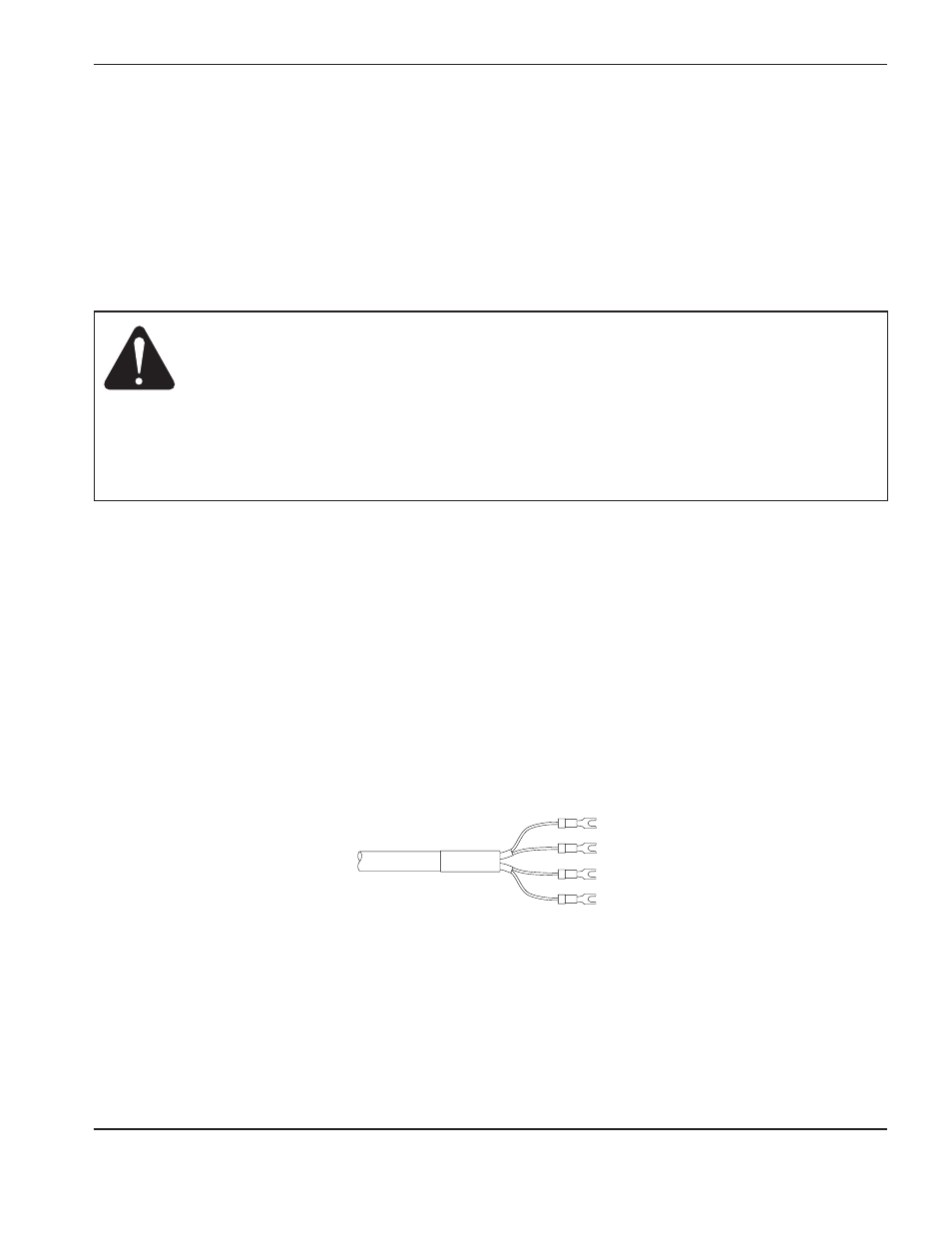

023206 (7,6 m) o el número de pieza 023279 (15.2 m). Como se muestra a continuación, estos cables tienen

conectores de horquilla.

Consulte el diagrama de pines del receptáculo en el la página 7-5 Diagrama de pines interfaz máquina.
