Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-31

12. Meter el conector del cable largo RS485 en el conector J1 de la tarjeta RS485.
13. Halar el conector y enchufar el cable corto RS485, de cubierta contra polvo blanca más pequeña, en el conector J7

de la tarjeta DSP. Meter el otro conector en el J2 de la tarjeta RS485.

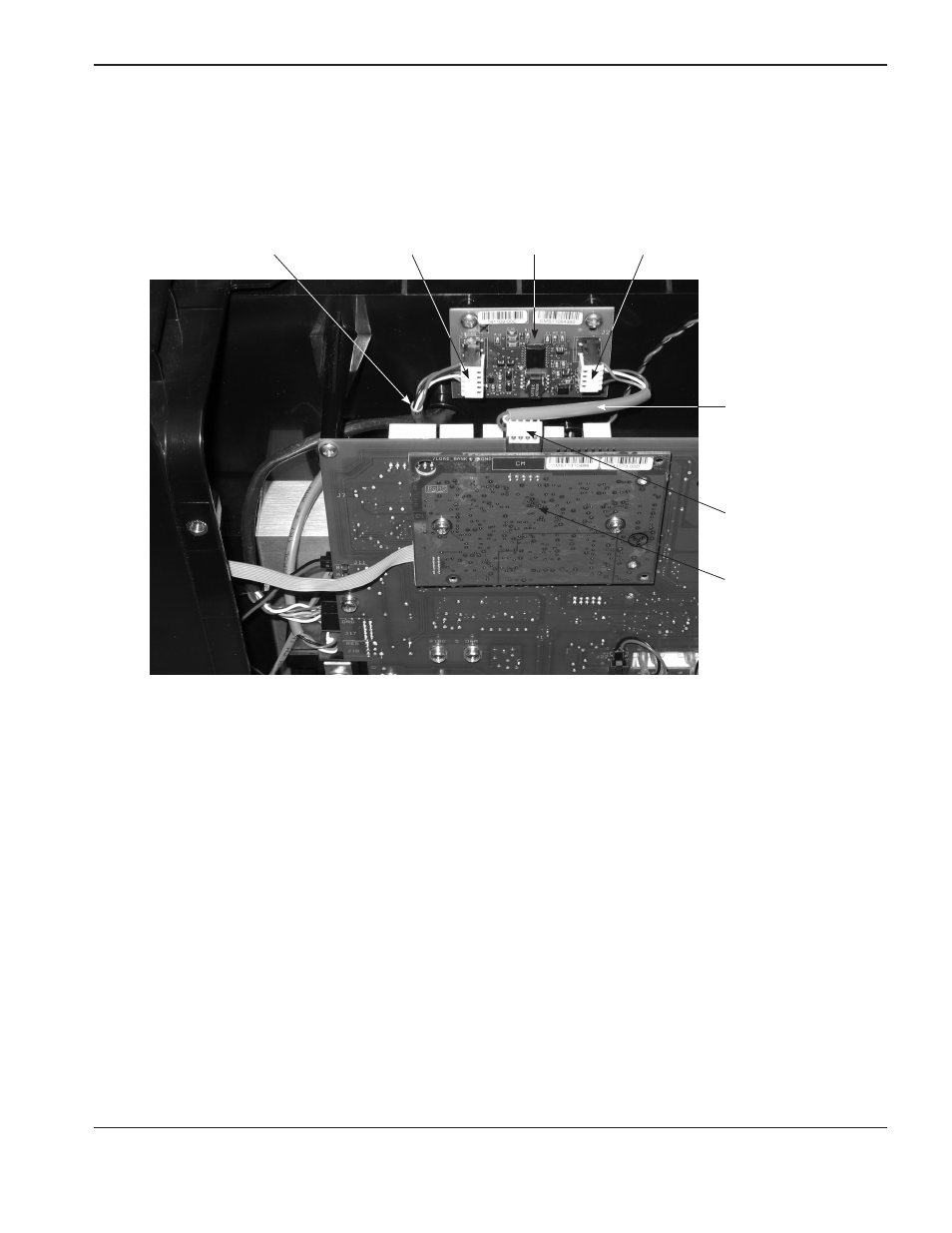

Tarjeta RS485

Conector J2

Tarjeta DSP

Conector J7

Cable corto RS485

Cable largo RS485

Conector J1
