LocaLización de probLemas y ensayos aL sistema
8-54
powermax
105 Manual de servicio
Prueba 7 – señal de arranque
Síntoma: no hay arco cuando el gatillo de la antorcha está cerrado.
Si se muestra el icono de arranque y aparece un código de falla 0-51 al encender:
• quitarle la antorcha al sistema,
• comprobar la resistencia entre los pines 6 y 7 del enchufe del conjunto de cables y mangueras con el gatillo
de la antorcha abierto (sin halarlo),
• si la resistencia es muy baja, inspeccionar que no haya un corto entre el juego de cables y mangueras
y el interruptor del gatillo y reemplazarlos o repararlos según sea necesario.
Si no se muestra el icono al encender y no aparece cuando el gatillo de la antorcha está cerrado:
• quitarle la antorcha al sistema,
• cerrar el interruptor del gatillo y comprobar la resistencia entre los pines 6 y 7,
• si la resistencia es muy alta, inspeccionar la continuidad de los cables y mangueras y del interruptor del gatillo
y reemplazarlos o repararlos según sea necesario.
Si no se encuentra ningún problema en los cables de la antorcha o el interruptor del gatillo y sigue sin aparecer el arco
o el icono de arranque:
• poner la máquina en OFF (apagado) y desconectar la energía,
• quitarle la boquilla y el electrodo a la antorcha y volver a instalar el capuchón de retención,
• volver a conectar la energía y poner en ON (encendido) la máquina,

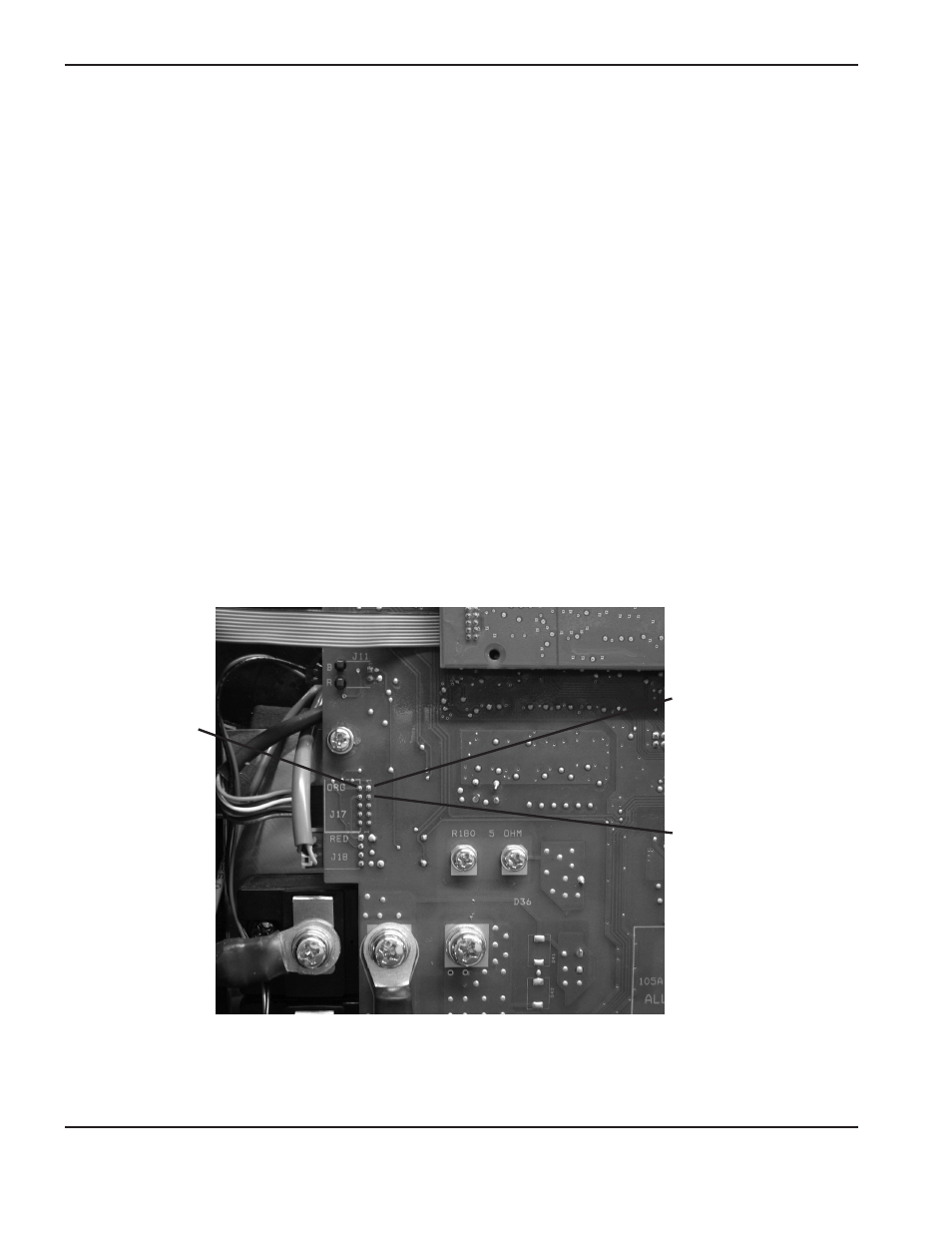

• conectar temporalmente los pines 2 y 3 de J17. (PRECAUCIÓN: el gas fluirá por la antorcha)
Pin 2
Pin 1
Pin 3
• Si no fluye el gas y no se muestra el icono de arranque, llevar a cabo el chequeo de continuidad de la página 8-29:
- verificar que la tarjeta DSP esté trabajando reemplazándola con otra que se sepa está buena,
- si el problema no está en la tarjeta DSP, reemplazar la tarjeta de alimentación.
