Reemplazo de componentes de la fuente de eneRgía
9-34
powermax
105 Manual de servicio
3. Separar el panel lateral trasero unos 4,0 cm de la fuente de energía.
4. Verificar que la energía del sistema esté puesta en OFF (apagado) y aflojar los tornillos de fijación que aseguran los
tres cables de corriente (L1, L2 y L3) a la parte de arriba del interruptor de energía.
5. Halar recto los cables para sacarlos del interruptor de energía.
6. Desenroscar la tuerca de retención del pasacables del cable de alimentación que está por fuera de la fuente
de energía, de modo que los cables se muevan libremente. Sacar la tuerca junto con el cable de alimentación.
7. Halar los alambres por el pasacables para quitar el cable de alimentación.
Nota: los cables de alimentación CE deben halarse del pasacables por dentro del panel lateral trasero debido
al núcleo de ferrita que llevan instalados.

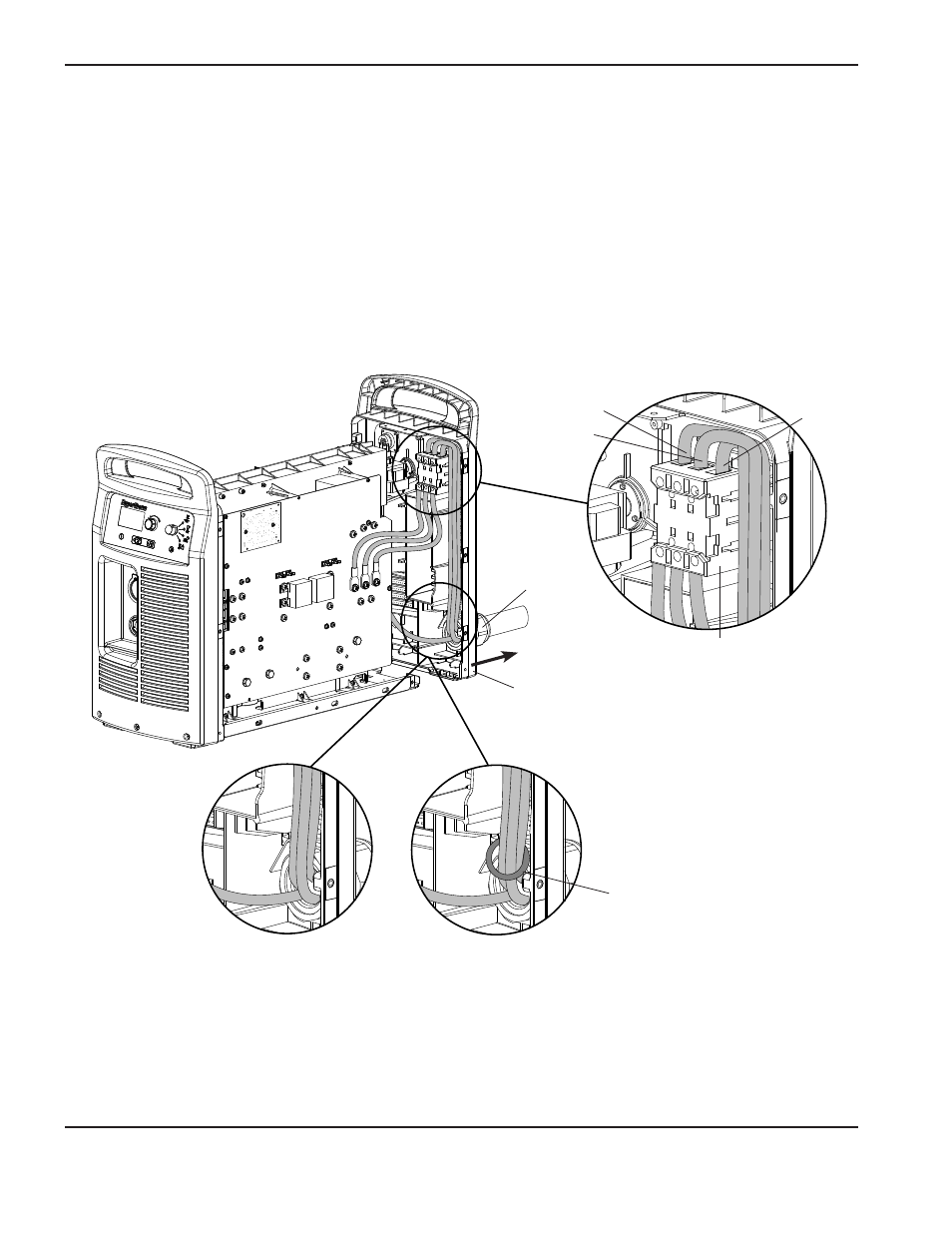

Panel lateral
trasero
L1
L2
Interruptor
de energía
Núcleo de ferrita
Tuerca
de retención
pasacables
L3
Cable de alimentación
CSA y CCC
Cable
de alimentación CE
