Reemplazo de componentes de la fuente de eneRgía

9-52

powermax

105 Manual de servicio

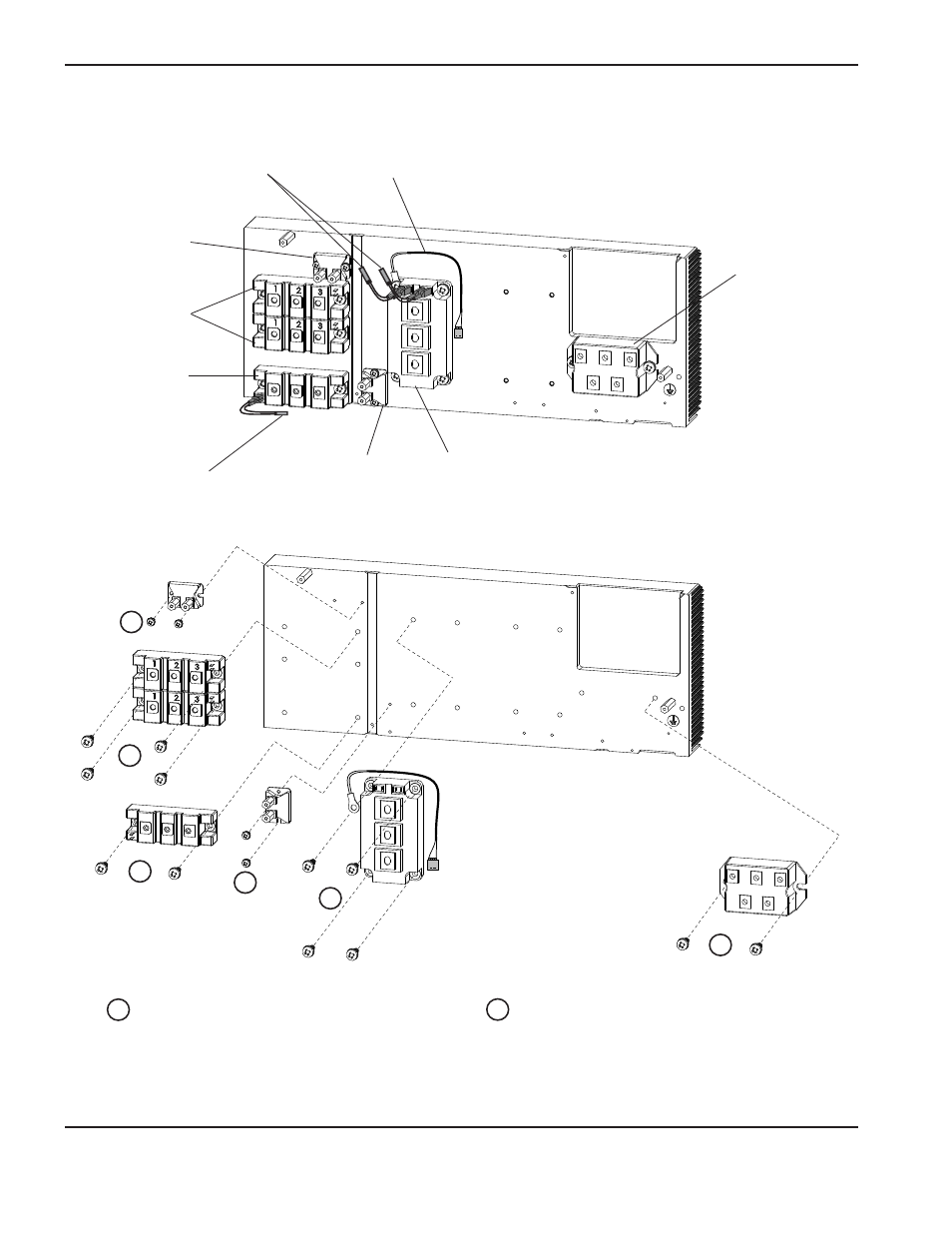

Componentes disipador de calor CCC 380 V/CE 400

Circuito rectificador

de entrada

(juego 128746)

Módulo IGBT inversor

(juego 228702)

IGBT del arco

piloto (juego

228944)

Circuito rectificador

de salida (2)

(juego 228902)

Sensor térmico

(juego 228805)

Cables control

de compuerta módulo

IGBT inversor

Cable control

de compuerta

IGBT arco piloto

Resistencia

de amortiguamiento

15 Ω 200 W

(juego 228898)

Resistencia

de amortiguamiento

5 Ω 200 W

(juego 228897)

Torsión 17,3 kg cm

M4 X 10 de doble arandela (2 SEM)

1

Torsión a 40 kg cm

M6 X 16 de doble arandela 12,5 (2 SEM)

CR TRI

3

1

1

3

3

3

3
