Piezas
11-14
powermax
105 Manual de servicio

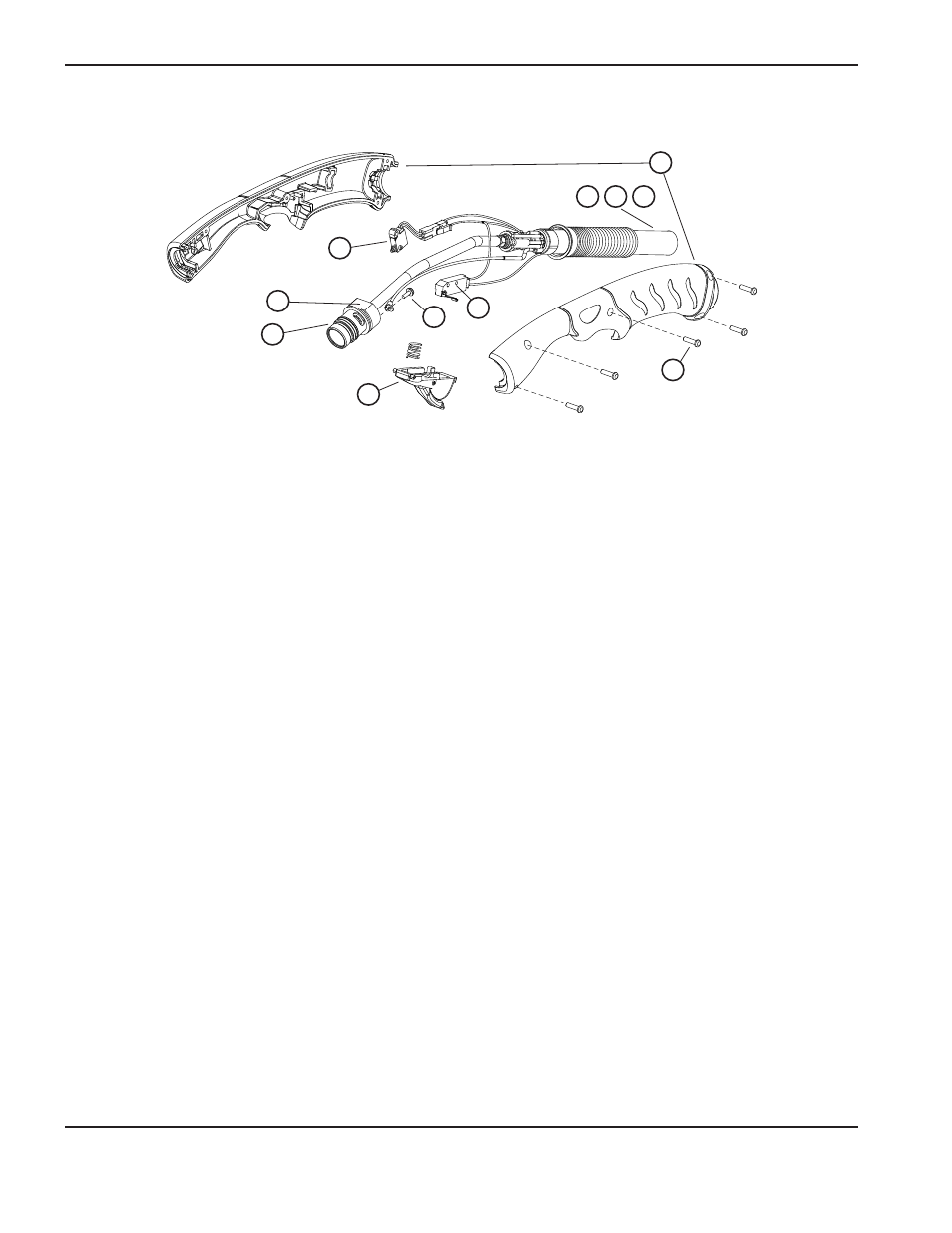

Piezas de repuesto antorcha manual Duramax 15º
1
2
3
4
5
6
7 8 9
11
La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales. Los números de pieza que comienzan con 059 indican los conjuntos completos de antorcha
y sus cables y mangueras.
Componente Número
de pieza
Descripción
059470 Conjunto antorcha manual 15° Powermax65/85/105 con cables y mangueras de 7,6 m
059471 Conjunto antorcha manual 15° Powermax65/85/105 con cables y mangueras de 15,2 m
059472 Conjunto antorcha manual 15° Powermax65/85/105 con cables y mangueras de 22,9 m
1 228955 Juego: repuesto mango de antorcha Duramax 15°/HRTs
2 075714 Tornillos para el mango, #4 x 1/2, cabeza redonda de estrella, S/B
3 228721 Juego: gatillo de seguridad con resorte de repuesto antorcha manual Duramax 75°/15°
4 058519 Oring: VITON 0,673 x 0,063
5 075504 Tornillo terminal cable arco piloto: tornillo p/metal con arandela: 4-40 X 5/16 CN SEM
cabeza redonda, acero/zinc
6 228109 Juego: repuesto interruptor del sensor de capuchón antorcha manual 15° T30v/T45v/
HRTs, Powermax30/45/65/85/105
7 228959 Juego: repuesto cables y mangueras de la antorcha manual Duramax, 7,6 m
8 228960 Juego: repuesto cables y mangueras de la antorcha manual Duramax, 15,2 m
9 228961 Juego: repuesto cables y mangueras de la antorcha manual Duramax, 22,9 m
10 128642 Juego: repuesto interruptor de arranque gatillo
11 228957 Juego: repuesto cuerpo principal antorcha manual Duramax 15°
228314 Juego: reparación de desconexión rápida (seguro, resorte)antorcha
Powermax45/65/85/105
10
