Reemplazo de componentes de la fuente de eneRgía

9-32

powermax

105 Manual de servicio

Desconectar la tubería de gas

1. Apretar el anillo plástico del conector de acople rápido a presión.
2. Tirar de la parte de arriba del panel lateral trasero de la fuente de energía con cuidado hasta que el conducto

de gas salga del conector de acople rápido a presión.

Conectar la tubería de gas

1. Alinear el extremo de la tubería de gas con el conector de acople rápido a presión.
2. Tirar de la parte de arriba del panel lateral trasero con cuidado en dirección a la fuente de energía hasta que

el conducto de gas asiente completamente en el conector de acople rápido a presión.

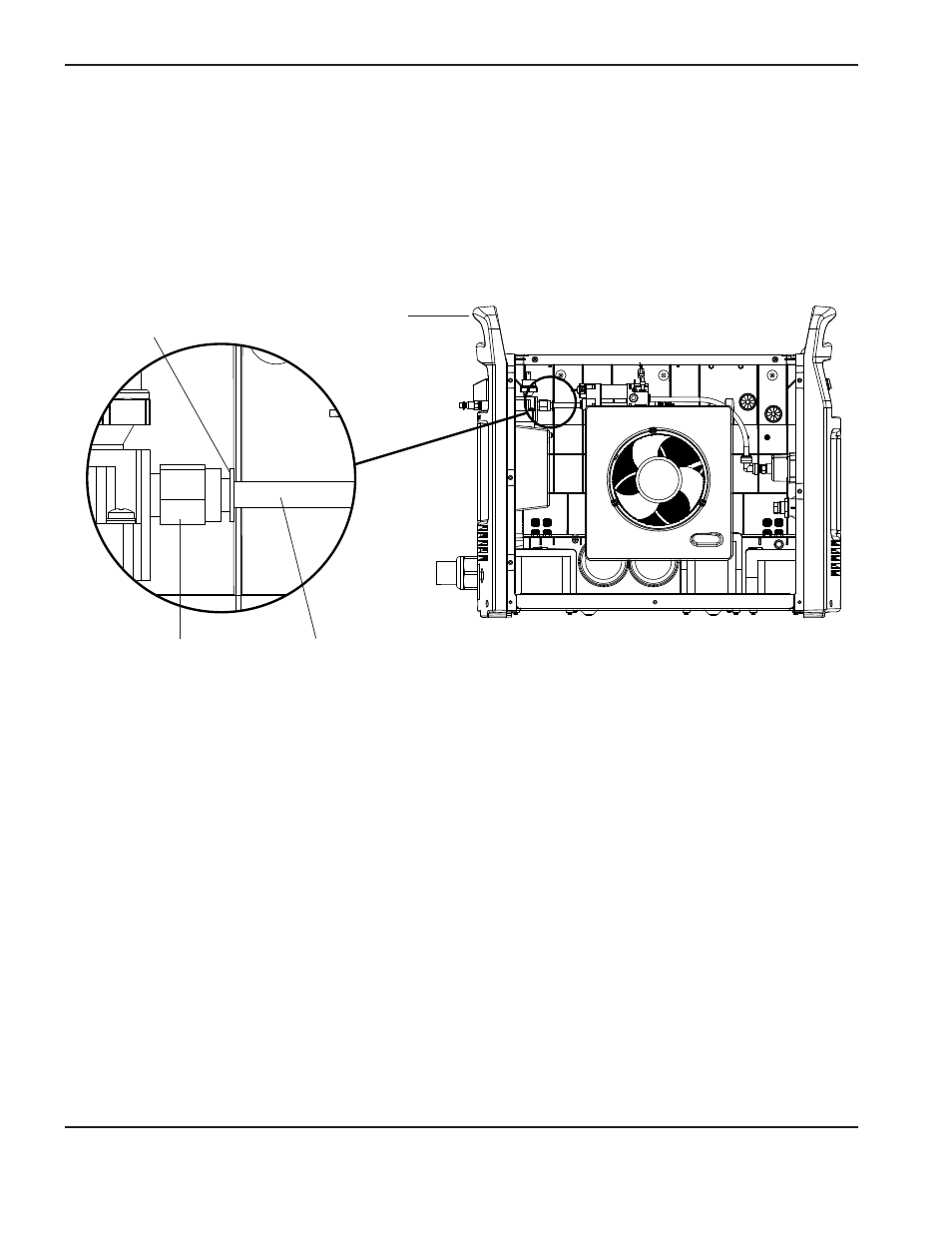

Conector de acople

rápido a presión

Conducto de gas

Anillo plástico

Panel lateral

trasero
