Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-61

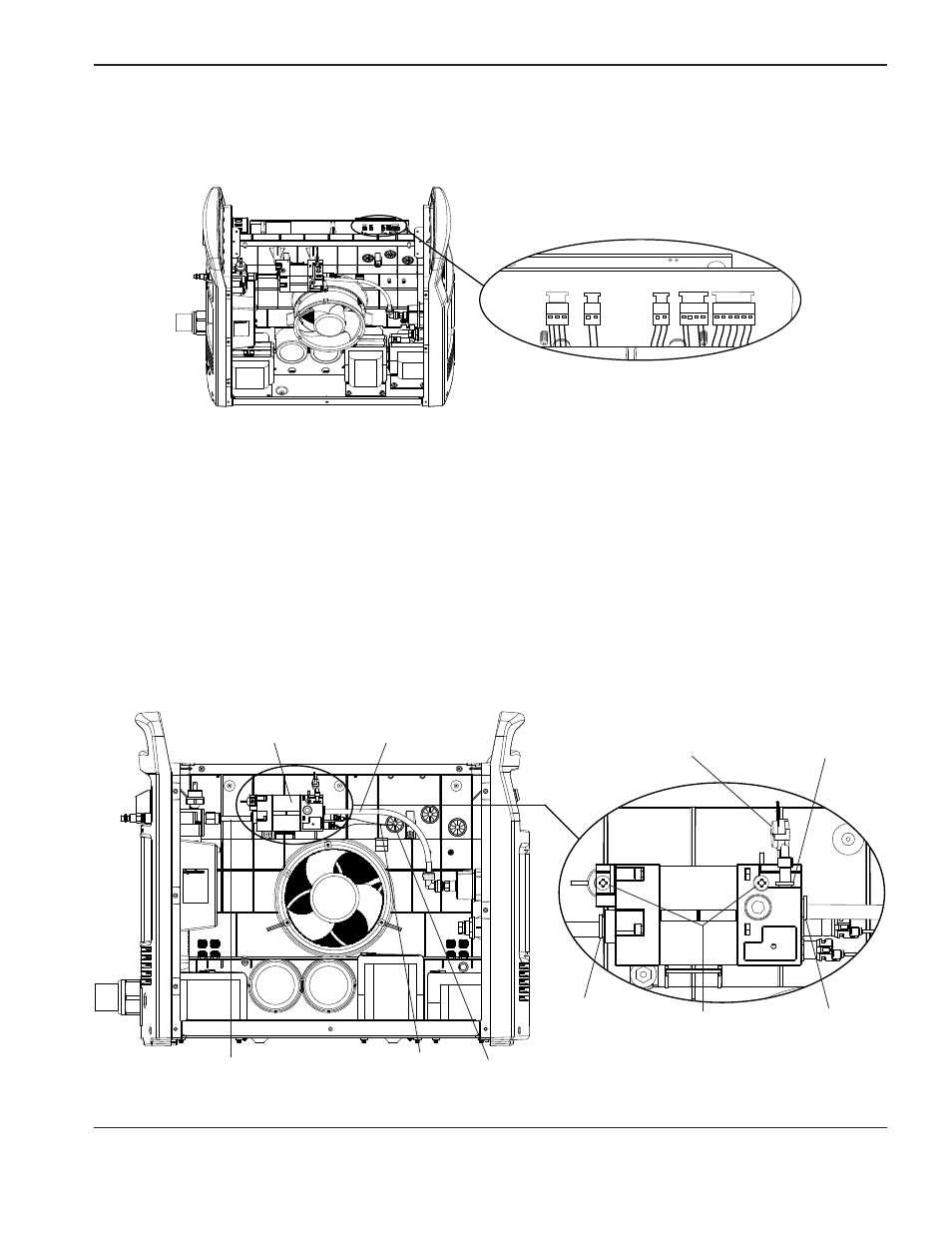

Reemplazar la válvula solenoide

1. Desenchufar el conector J6 de la parte de atrás de la tarjeta de alimentación.

J1

J2

J3

J5

J6

J1

J2

J3

J5

J6

2. Halar los cables de alimentación de la válvula solenoide y el conector por el pasahilos del lado del ventilador de la

fuente de energía.

3. Oprimir el anillo plástico del conector del transductor de presión y, sin soltarlo, sacar este último de la válvula

solenoide.

4. Oprimir el anillo plástico del conector de la tubería larga de gas y, sin soltarlo, sacar esta última de la válvula

solenoide.

5. Quitarle los dos tornillos de montaje a la válvula solenoide.
6. Oprimir el anillo plástico del conector de la tubería corta de gas y, sin soltarlo, sacar la válvula solenoide de esta

última.

7. Quitar la válvula solenoide

Conector tubería

corta de gas

Tornillos de montaje

Conector

tubería larga

de gas

Tubería larga

de gas

Tubería corta de gas

Válvula solenoide

Cables

alimentación

válvula

solenoide

Conector transductor

de presión

Transductor de presión

Pasahilos
