Reemplazo de componentes de la fuente de eneRgía
9-68
powermax
105 Manual de servicio
17. Sujetar el terminal de anillo de los cables de la boquilla a la tarjeta
de alimentación apretando el tornillo a 23 kg cm.
18. Enchufar el conector del cable de interfaz de antorcha en el zócalo de la
tarjeta de alimentación J17. Asegurarse de alinear el cable anaranjado del
conector con el rótulo “ORG” de la tarjeta de alimentación.

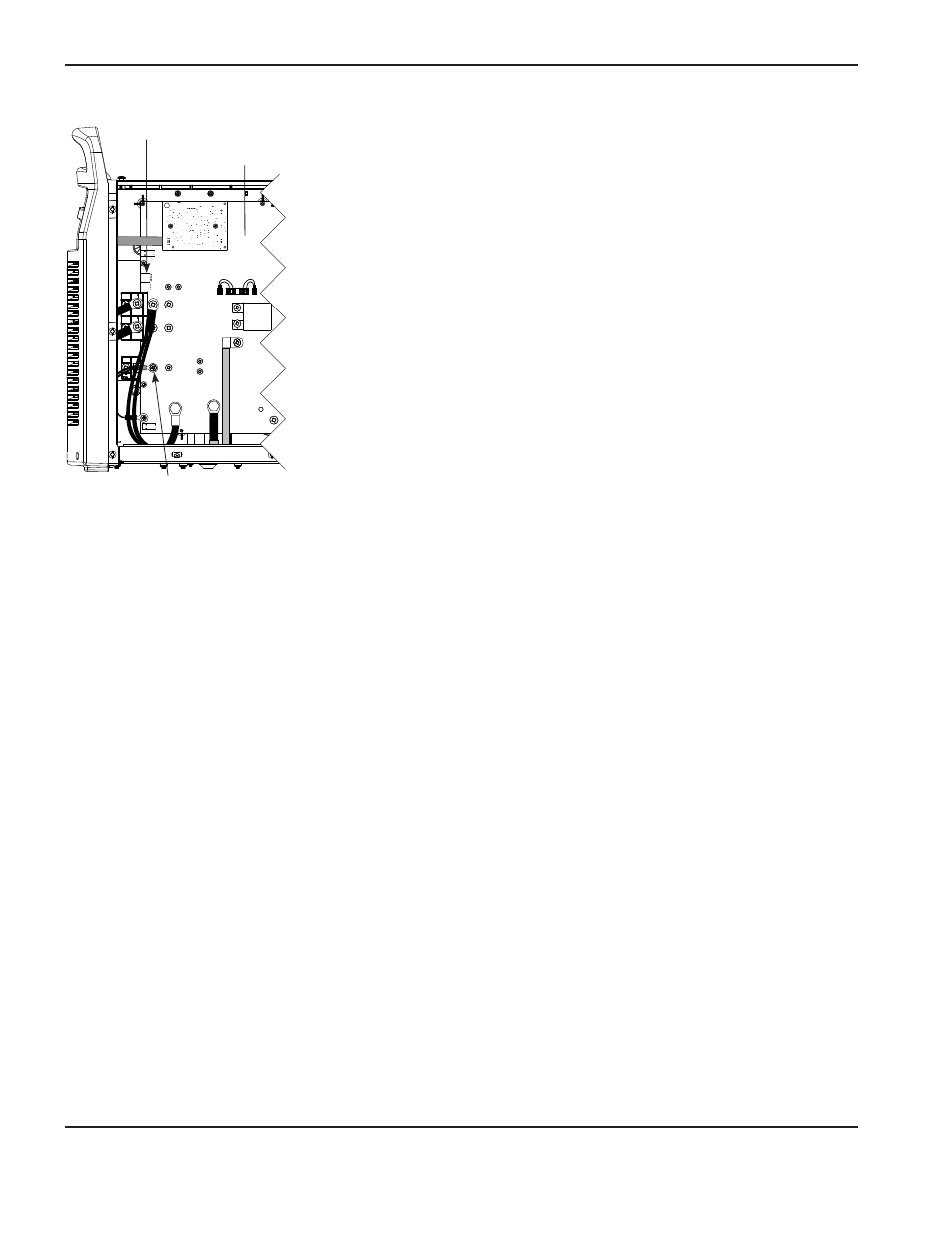

Zócalo J17
Tornillo cable boquilla
Tarjeta
de alimentación
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
