Reemplazo de componentes de la antoRcha

powermax

105 Manual de servicio

10-11

Quitar el lado derecho del mango

1. Sacar el lado de derecho del mango del cuerpo de antorcha para quitarlo. El cuerpo de antorcha encaja bien en el

lado derecho del mango.

2. Sacar el interruptor del sensor de capuchón del montante de soporte del lado derecho del mango.

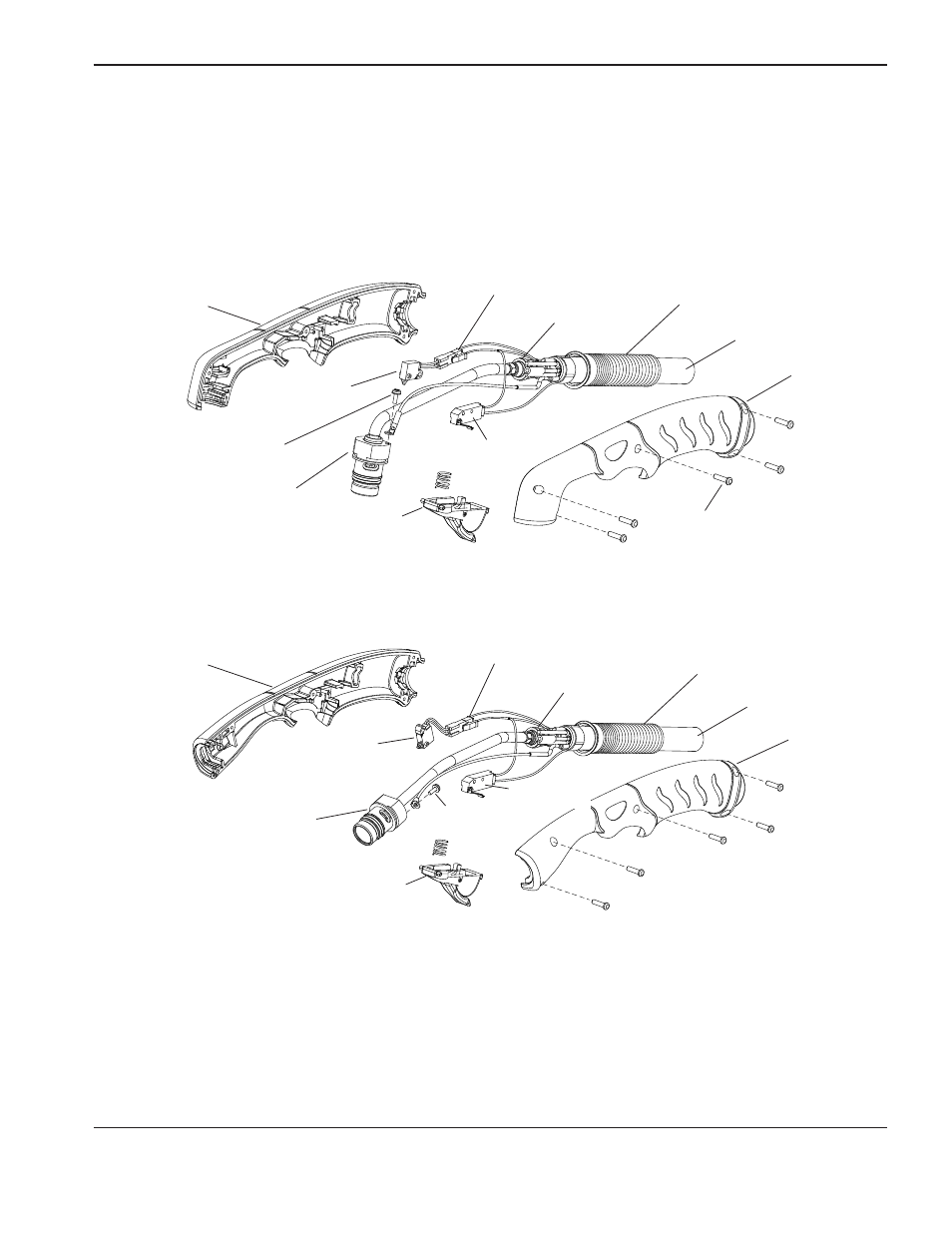

Antorcha manual Duramax 75°

Lado derecho

del mango

Tornillo cable arco

piloto

Gatillo

de seguridad

y resorte

Lado izquierdo

del mango

Cuerpo de antorcha

Interruptor de arranque

Cables y mangueras

de la antorcha

Pasacables

Boquilla de gas

Interruptor sensor

de capuchón

Conector interruptor

sensor de capuchón

Tornillos del mango (5)

Antorcha manual Duramax 15°

Tornillo cable

arco piloto

Gatillo de seguridad y resorte

Interruptor

de arranque

Cuerpo de antorcha

Interruptor sensor

de capuchón

Lado derecho

del mango

Lado izquierdo

del mango

Cables y mangueras

de la antorcha

Pasacables

Boquilla de gas

Conector interruptor

sensor de capuchón

Reemplazar interruptor del sensor de capuchón

1. Empujar hacia abajo la orejeta del conector del interruptor del sensor de capuchón y sacar el interruptor.
2. Enchufar el nuevo interruptor del sensor de capuchón en el conector.
