Reemplazo de componentes de la fuente de eneRgía
9-80
powermax
105 Manual de servicio
Reemplazar el panel lateral frontal
1. Quitarle al panel lateral frontal las perillas de ajuste de corriente y del interruptor de modo de operación halándolos
de sus respectivos montantes.
2. Separar con cuidado la parte de arriba del panel lateral frontal de la fuente de energía El panel frontal todavía está
sujeto por la parte de abajo a la fuente de energía y solo puede moverse un reducido espacio.
3. Quitar los tres tornillos que sujetan la tarjeta de control al panel frontal. Dos de los tornillos están en la parte
de arriba de la tarjeta de control, uno en cada extremo. El tercer tornillo (no se muestra) está en el centro, junto
al borde de abajo de la tarjeta de control.
4. Sacar con cuidado el panel de control por la parte de atrás del panel lateral frontal hacia el lado de la tarjeta
de alimentación de la fuente de energía.
5. Desconectar el cable de cinta de la tarjeta de control y poner esta última aparte.

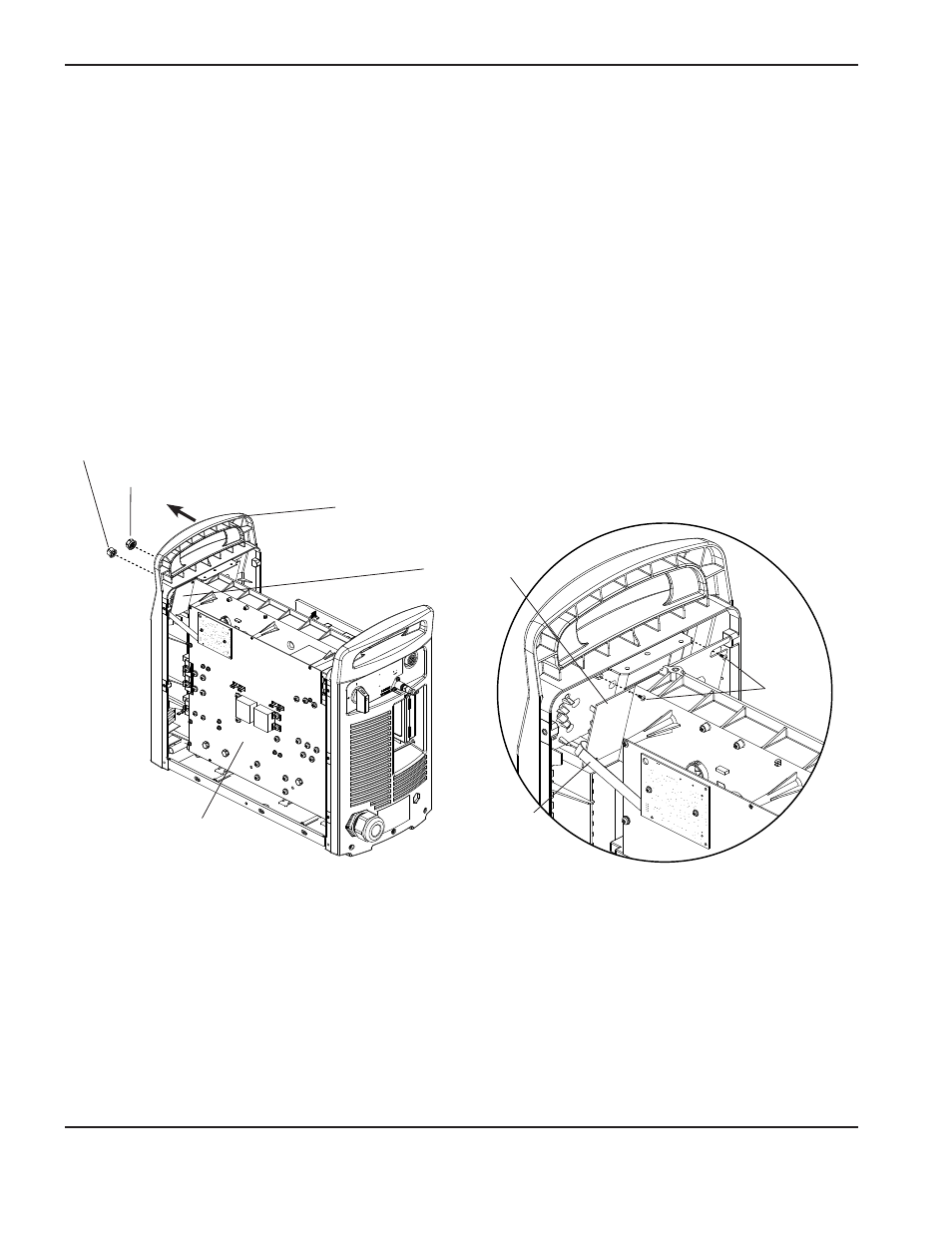

Tarjeta de control
Panel lateral frontal - arriba
Perilla modo
de operación
Perilla ajuste de corriente
Tarjeta
de alimentación
Cable de cinta
Tornillos
de montaje
de arriba
