Reemplazo de componentes de la fuente de eneRgía
9-36
powermax
105 Manual de servicio

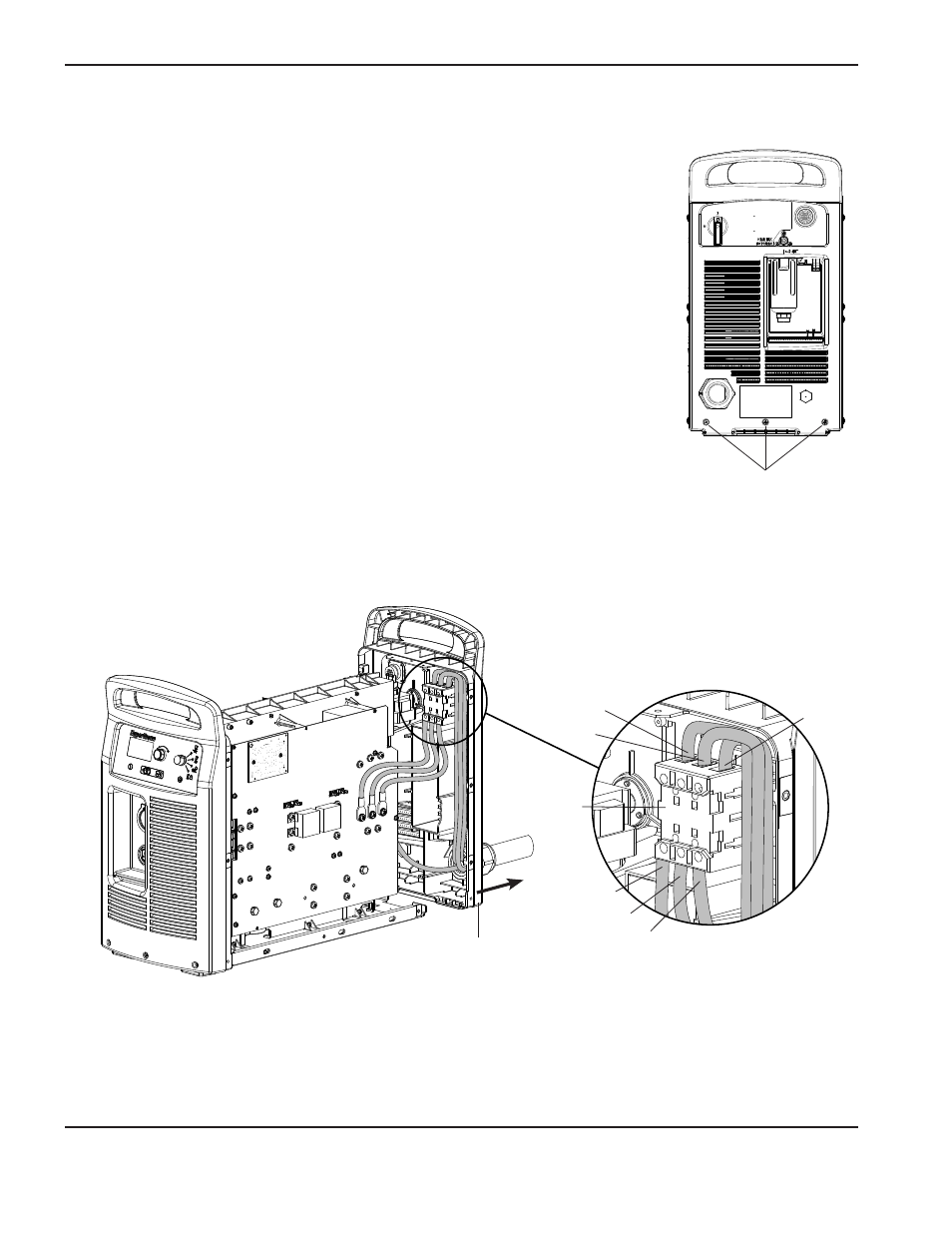

Reemplazar el interruptor de energía
1. Quitar los tres tornillos de montaje de la base del panel lateral trasero.
2. Separar el panel lateral trasero unos 4,0 cm de la fuente de energía.
3. Verificar que la energía del sistema esté puesta en OFF (apagado) y aflojar los tornillos
de fijación que aseguran los tres cables de corriente (L1, L2 y L3) a la parte de arriba
del interruptor de energía.
4. Halar los cables recto hacia arriba para sacarlos del interruptor de energía
5. Aflojar los tornillos de fijación que aseguran los dos cables (rojo, negro) al interruptor
auxiliar que está encima del interruptor de energía, detrás de los cables L1-L2-L3.
6. Halar los cables recto hacia arriba para sacarlos del interruptor auxiliar.
7. Aflojar los tornillos de fijación que sujetan los tres cables de corriente (T1-T2-T3)
a la parte de abajo del interruptor de energía.
8. Halar los cables recto hacia abajo para sacarlos del interruptor de energía
Tornillos de montaje
panel lateral trasero
Panel lateral trasero
T1
L2
Interruptor
de energía
L3 L1
T2
T3
