LocaLización de probLemas y ensayos aL sistema
powermax
105 Manual de servicio 8-45
J22 J21 J20 J19
J27
WORK
LEAD
J26
+
_
+
_
TP7
TP9
TP8
W
R
B
J22 J21 J20 J19
J27
WORK
LEAD
J26
+
_
+
_
TP7
TP9
TP8
W
R
B

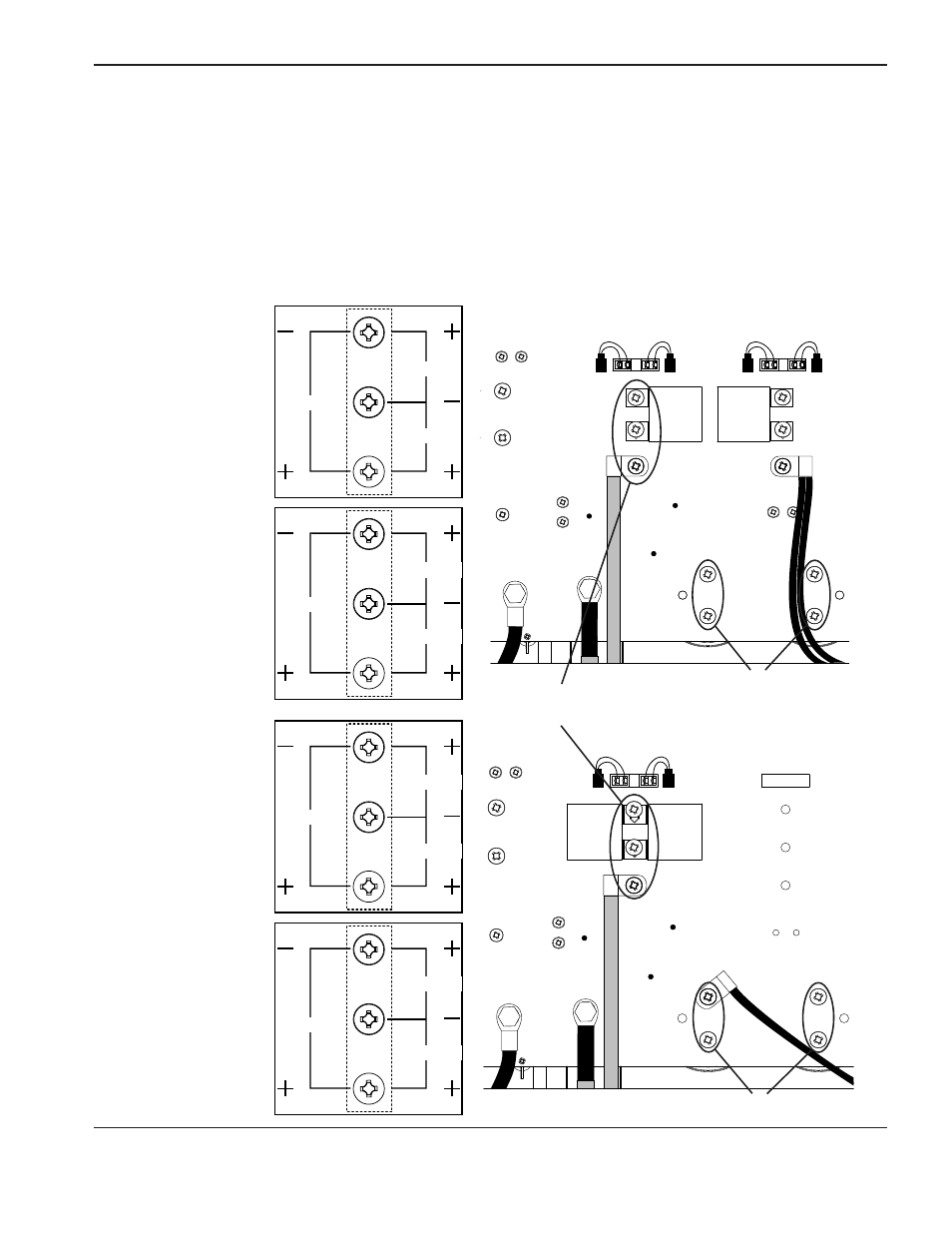

Chequeo de voltaje
Todos los voltajes deben medirse con la potencia de alimentación conectada y la máquina en ON (encendida).
Nota: para medir el equipo encendido, llevar puestos los medios de protección individual (MPI) adecuados. Todos
los valores deben caer dentro del ±15%.
• Comprobar los voltajes de módulo IGBT inversor como se indica a continuación.
• El voltaje medido en los supercapacitores (la mitad del voltaje de bus o el menor valor de todos los anteriores)
deberá ser igual antes y durante la operación de la antorcha.
375 VCD
Supercapacitores
Módulo IGBT inversor
425 VCD
280 VCD
265 VCD
750 VCD
850 VCD
560 VCD
530 VCD
375 VCD
425 VCD
280 VCD
265 VCD
Entrada CSA 200–480
V, CCC 380 V/
CE 230–400 V
Entrada CSA 600 V
Entrada CE 400 V
Entrada CCC 380 V
Supercapacitores
