Montaje de antorcha Mecanizada
6-4
powermax
105 Manual de servicio

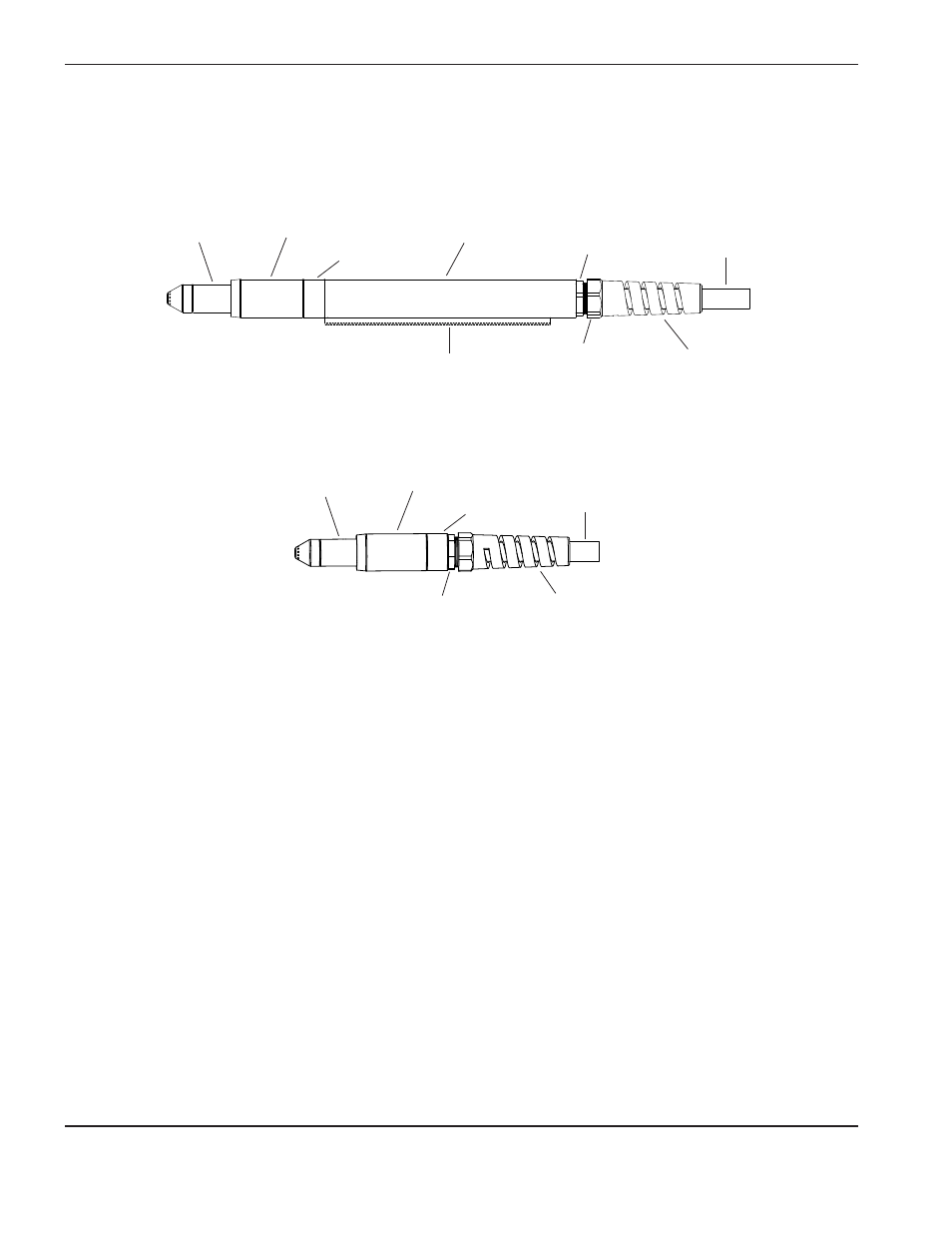

Componentes antorcha mecanizada
Antorcha mecanizada de longitud total Duramax 180°
Para usar cualquier modelo de antorcha mecanizada, se debe:
• montar la antorcha en la mesa de corte u otro equipo,
• seleccionar los consumibles e instalarlos,
• alinear la antorcha con la placa en ángulo recto,
• conectar los cables y mangueras de la antorcha a la fuente de energía,
• ajustar la fuente de energía a arranque remoto con un interruptor de arranque remoto o un cable
de interfaz máquina
Consumibles
Consumibles
Camisa de
montaje
Camisa de
montaje
Acople
Acople
Cremallera Cuerpo del
pasacables
Cuerpo del pasacables
Tuerca del
pasacables
Tuerca principal
pasacables
Tuerca del pasacables
Cables y mangueras
de la antorcha
Cables y mangueras
de la antorcha
Manguito de
posicionamiento
Mini antorcha mecanizada Duramax 180°
