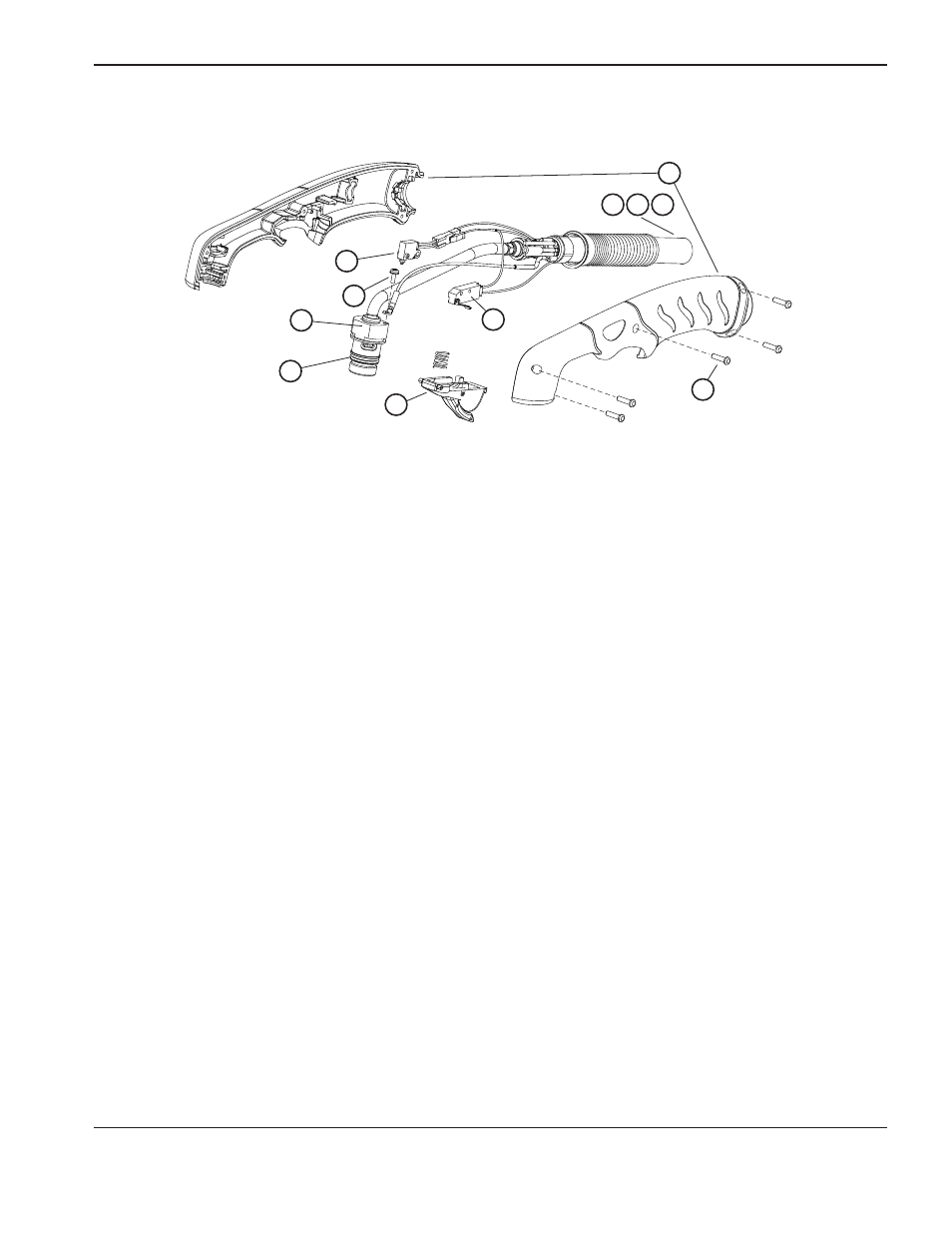

Piezas de repuesto antorcha manual Duramax 75º

1

2

3

4

5

6

7 8 9

10

11

La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por

componentes individuales. Los números de pieza que comienzan con 059 indican los conjuntos completos de antorcha

y sus cables y mangueras.

Componente Número

de pieza

Descripción

059473

Conjunto antorcha manual 75° Powermax65/85/105 con cables y mangueras de 7,6 m

059474

Conjunto antorcha manual 75° Powermax65/85/105 con cables y mangueras de 15,2 m

059475

Conjunto antorcha manual 75° Powermax65/85/105 con cables y mangueras de 22,9 m

1

228954

Juego: repuesto mango de antorcha Duramax 75°/HRT

2

075714

Tornillos para el mango, #4 x 1/2, cabeza redonda de estrella, S/B

3

228721

Juego: gatillo de seguridad con resorte de repuesto antorcha manual Duramax 75°/15°

4

058519

Oring: VITON 0,673 x 0,063

5

075504

Tornillo terminal cable arco piloto: tornillo p/metal con arandela: 4-40 X 5/16 CN SEM

cabeza redonda, acero/zinc

6

228719

Juego: repuesto interruptor del sensor de capuchón antorcha manual Duramax 75°

7

228959

Juego: repuesto cables y mangueras de la antorcha manual Duramax, 7,6 m

8

228960

Juego: repuesto cables y mangueras de la antorcha manual Duramax, 15,2 m

9

228961

Juego: repuesto cables y mangueras de la antorcha manual Duramax, 22,9 m

10

128642

Juego: repuesto interruptor de arranque gatillo

11

228958

Juego: repuesto cuerpo principal antorcha manual Duramax 75°

228314

Juego: reparación de desconexión rápida (seguro, resorte) antorcha

Powermax45/65/85/105
