LocaLización de probLemas y ensayos aL sistema

powermax

105 Manual de servicio

8-11

J27

WORK

LEAD

J26

RED

J18

ORG

J17

J32

J28

RED

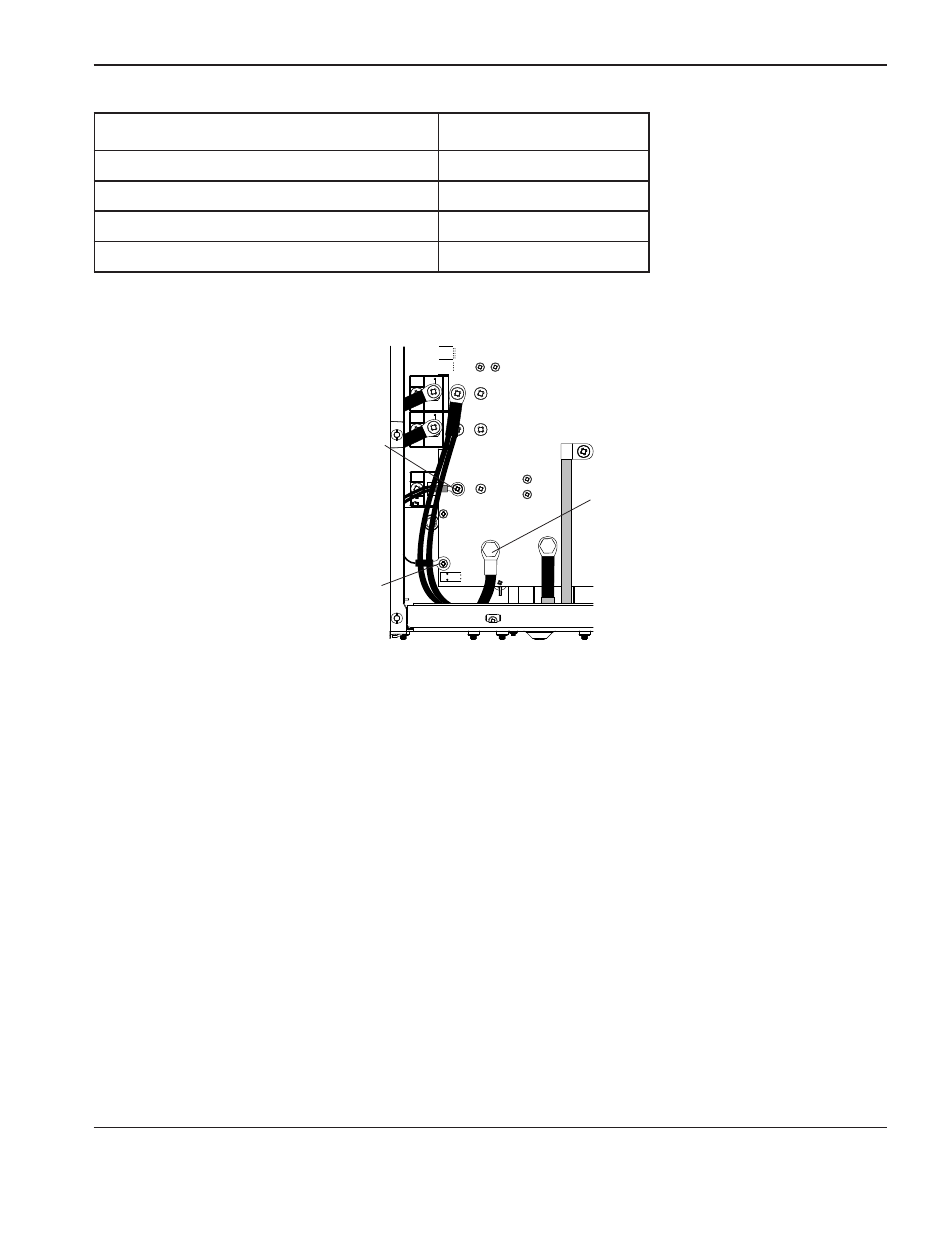

Medir la resistencia entre

Todos los modelos

Cable de masa (J27) y boquilla (cable negro)

230 kΩ

Cable de masa (J27) y electrodo (cable rojo)

9 kΩ

Electrodo (cable rojo) y boquilla (cable negro)

230 kΩ

La salida a tierra

> 20 MΩ

Si no se detectan problemas en la inspección visual o en el chequeo inicial de resistencias y la fuente de energía

todavía no funciona como debe, consulte la Guía de localización de problemas.

Nota: la Guía de localización de problemas que está más adelante en esta sección da las causas y soluciones

más probables. Analice el diagrama eléctrico del sistema y asimile la teoría de operación antes de la

localización de problemas. Antes de comprar cualquier repuesto de componente principal, verifique

el problema con el Servicio Técnico de Hypertherm o la instalación de reparación de Hypertherm más

cercana.

Cable negro

Cable rojo J28

Cable de masa J27
