Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-65

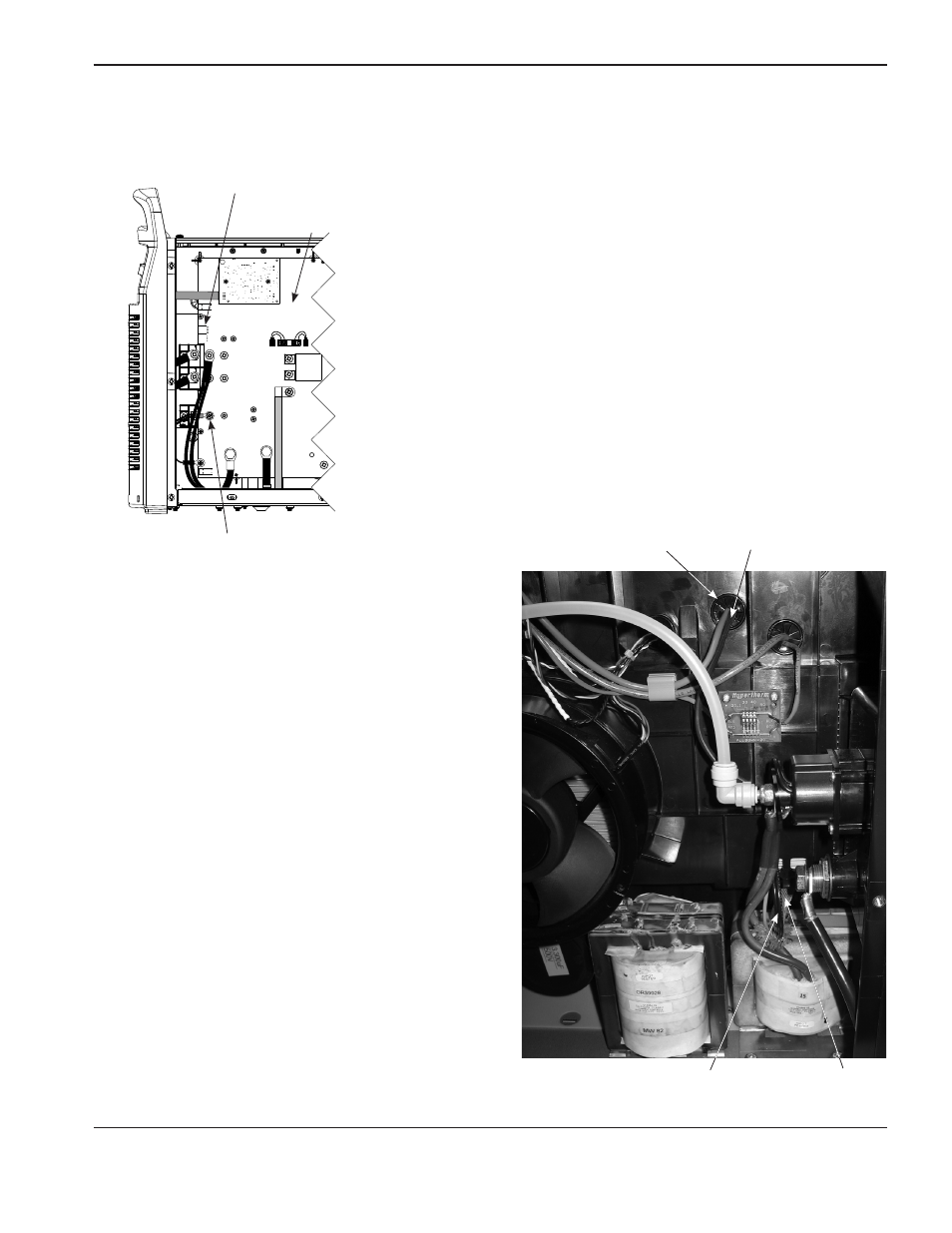

Reemplazar el receptáculo de desconexión rápida de la antorcha
1. Desenchufar el conector del zócalo de la tarjeta de alimentación J17
2. Desconectar los cables de la boquilla quitando los tornillos que sujetan
el terminal de anillo a la tarjeta de alimentación.
3. Halar el cable de interfaz de antorcha por el pasahilos
superior del lado del ventilador.
4. Halar los cables de la boquilla por la funda protectora del
lado del ventilador que pasa por el panel central.
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
Zócalo J17
Tornillo cable boquilla
Tarjeta
de alimentación
Pasahilos
superior
Cable de interfaz
antorcha
Cables boquilla
(2)
Funda protectora
