Reemplazo de componentes de la antoRcha
10-14
powermax
105 Manual de servicio
Instalar el lado derecho del mango
Consulte los dibujos que correspondan a continuación y siga estas instrucciones.
1. Colocar el lado derecho del mango sobre una superficie plana.
Nota: si va a reemplazar ambos lados del mango, ponerle la etiqueta “H” al lado derecho del mango de la
antorcha.
2. Colocar el cable del arco piloto, los cables del sensor de capuchón y el conector de cable del sensor de capuchón
en el mango.
3. Encajar el interruptor del sensor de capuchón en el montante de soporte del mango y, a la vez, forzar el montante
en el orificio correspondiente.
4. Empujar ligeramente el cuerpo de antorcha hacia el interior del mango, con la brida de la boquilla de la manguera
de gas alineada con su espacio. Tener cuidado de no dañar el interruptor del sensor de capuchón, los cables del
sensor de capuchón ni el cable del arco piloto que están en el mango. Asegurarse de que el pasacables caiga en el
espacio cerca de la parte de atrás del mango.
5. Poner los cables del interruptor de arranque junto a la brida de la boquilla de gas yempujar ligeramente
el interruptor contra los dos montantes de soporte del mango.

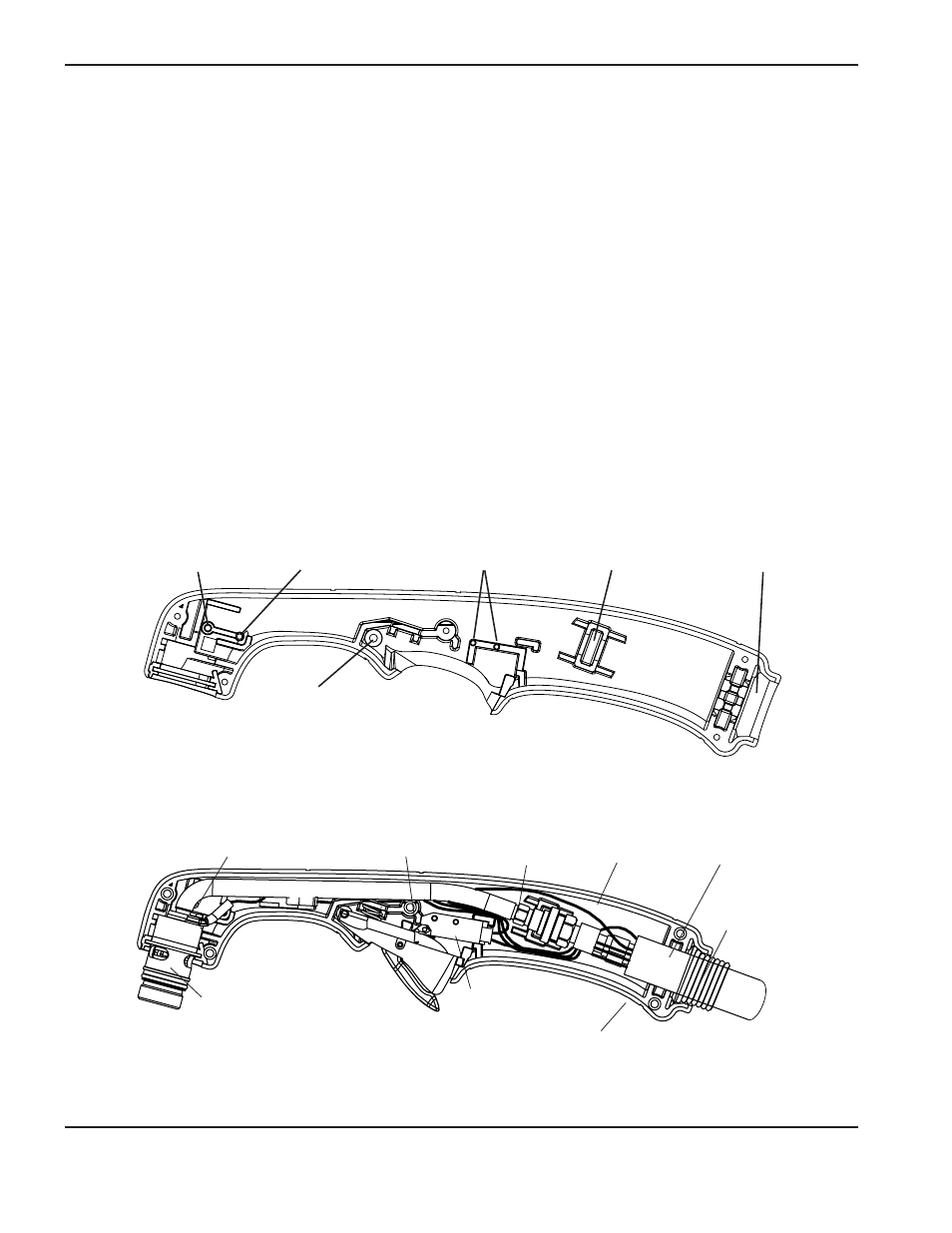

Mango antorcha manual Duramax 75°
Montantes
interruptor
de arranque
Montante de soporte
interruptor del sensor
de capuchón
Orificio montante
interruptor del sensor
de capuchón
Orificio del eje
de giro del gatillo
Espacio del
pasacables
Espacio acople
manguera de gas
Interruptor sensor
de capuchón
Lado derecho
del mango Pasacables
Espacio del pasacables
Cables y mangueras
de la antorcha
Antorcha manual Duramax 75°
Interruptor
de arranque
Cuerpo de antorcha
Conector interruptor
de arranque
Brida boquilla
de gas
