Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-69

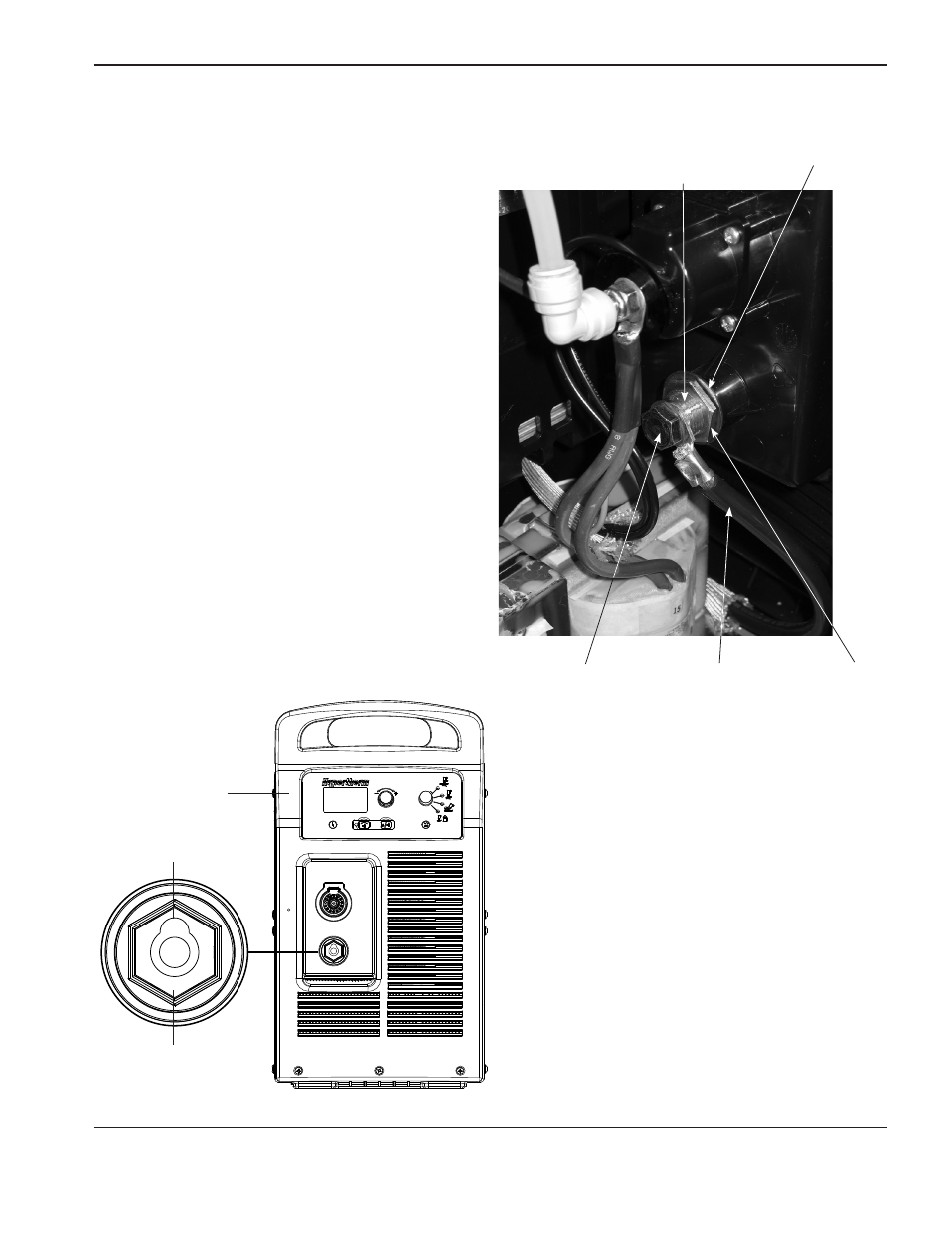

Reemplazar el receptáculo del cable de masa
1. Quitar el perno que sujeta el cable de masa
a su receptáculo.
2. Quitar la tuerca y la arandela que sujetan
el receptáculo del cable de masa al panel lateral
frontal.
3. Sacar el receptáculo del cable de masa por el panel
lateral frontal.
4. Introducir el extremo con rosca del nuevo
receptáculo del cable de masa, con la chaveta para
arriba, por la abertura del panel lateral frontal hasta
que asiente por completo.
5. Ponerle la arandela al receptáculo del cable de masa
que está por dentro de la fuente de energía.
6. Apretar la tuerca encima del receptáculo del cable
de masa.
7. Sujetar el cable de masa a su receptáculo apretando
el perno.
Chaveta para
arriba
Receptáculo cable
de masa
Panel lateral
frontal
Perno Tuerca
Arandela
Cable de masa
Receptáculo cable
de masa
