Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-79
3. Sacar el inductor del CFP de la fuente de energía guiando con cuidado los cables por la abertura de al fondo del
panel central.
Nota: los modelos CE 230–400 V yCCC 380 V/CE 230–400 V tienen un núcleo de ferrita en el cable más
largo del inductor del CFP que pasa por el lado de la tarjeta de alimentación que debe quitarse al sacar
el inductor del CFP de la fuente de energía.
4. Poner el nuevo inductor del CFP en la fuente de energía y pasar los cables por la abertura al fondo del panel
central.
5. Correr las guías del frente del inductor del CFP por las ranuras de la base de la fuente de energía.
6. Apretar los dos tornillos de montaje que vienen con la base del inductor del CFP a 69,1 kg
cm.
7. Si la fuente de energía es un modelo CE 230–400 V o CCC 380 V/CE 230–400 V, ponerle al cable más largo del
inductor del CFP que pasa por el lado de la tarjeta de alimentación el núcleo de ferrita.
8. Para sujetar los cables del inductor del CFP a la tarjeta de alimentación con el tornillo y el perno que se quitaron
en el primer paso, consulte la figura correspondiente de las dos páginas anteriores. Apretar el tornillo a 40,3 kg cm
y el perno en J25 a 63,4 kg cm.

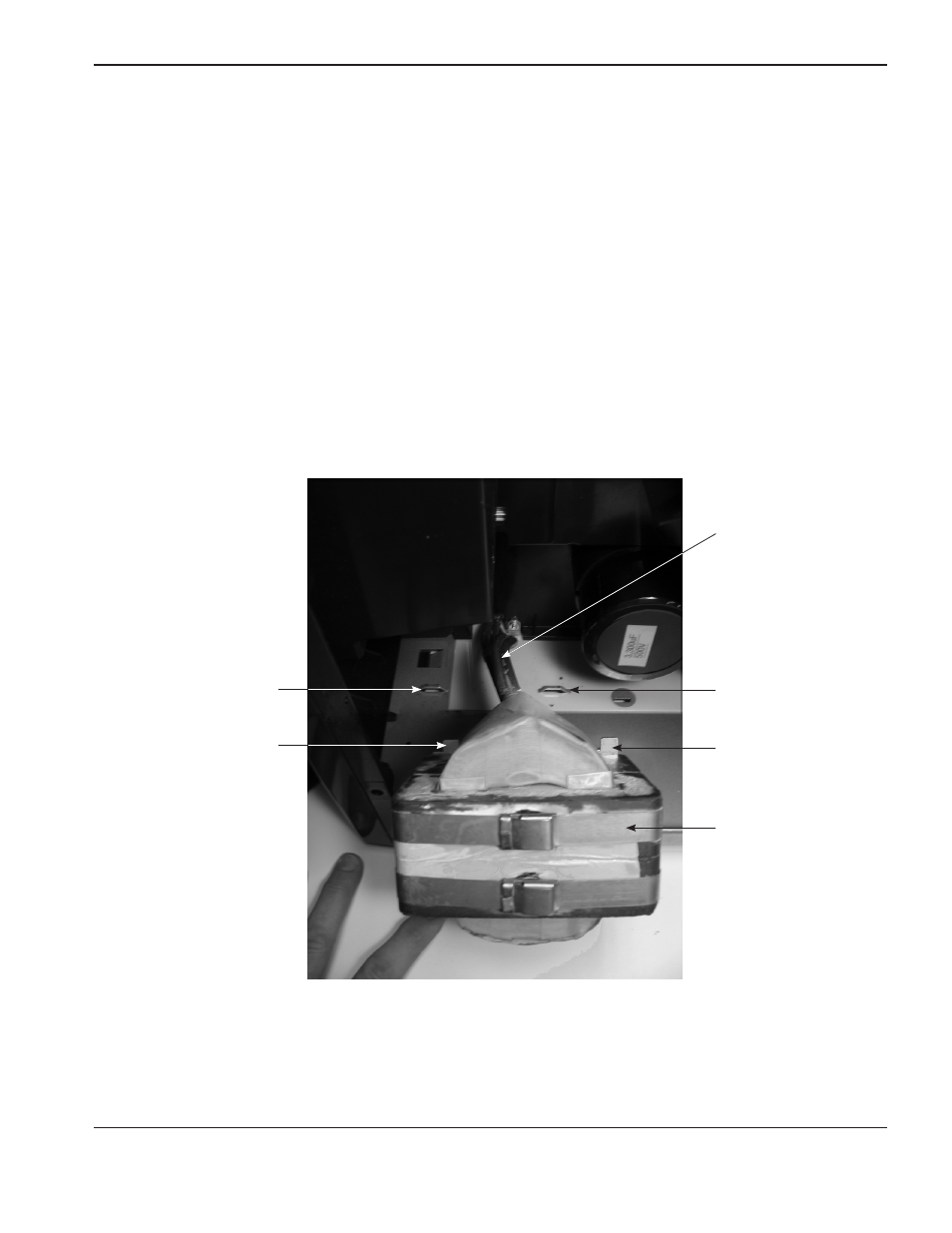

Inductor CFP
Cables inductor CFP
(4)
Ranuras de la base Ranuras de la base
Guía inductor CFP Guía inductor CFP
